Válvula eletrônica
Dissecando uma
válvula danificada

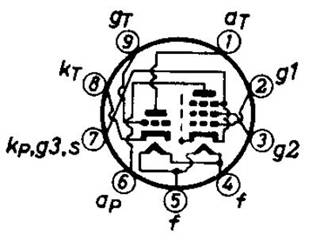

Recentemente decidi dissecar (quebrar e desmontar) uma válvula modelo 6LN8, cujo diagrama interno é o seguinte:
Ela é utilizada em TVs como oscilador (triodo) e misturador (pentodo) de RF. Li alguns relatos na internet que foi utilizada em equipamentos de comunicação VHF.
No diagrama vemos que é uma válvula dupla triodo-pentodo, com catodos independentes e com blindagem entre elas ligada no catodo do pentodo.
Pois bem, ela estava com o invólucro trincado, portanto inutilizada.

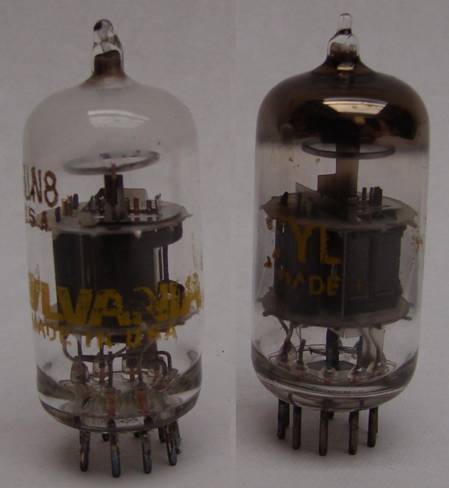

Na foto a seguir, a peça da direita está boa. Aliás, aquela mancha prateada é o resultado da queima de um produto químico que consome o oxigênio durante o processo de fabricação. Quando o vidro é danificado, essa mancha fica branca e você vê claramente que aquela peça está quebrada.
Na sequência de três imagens da montagem abaixo, é possível ver o anel que se parece com uma coroa de anjo que queima o oxigênio quando da lacração na fábrica, garantindo bom funcionamento e vida longa.
Na imagem da esquerda, observe o triodo menor e fininho, a blindagem e o pentodo grande.
No centro o pentodo em destaque, veja que é aberto, algo incomum.
Na imagem da direita, o triodo.

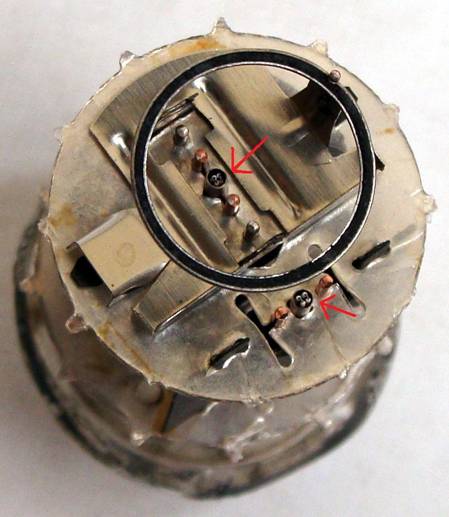

No topo é possível ver um dos grandes anéis de mica (são geralmente dois) que mantém todos os eletrodos em seus espaçamentos corretos.

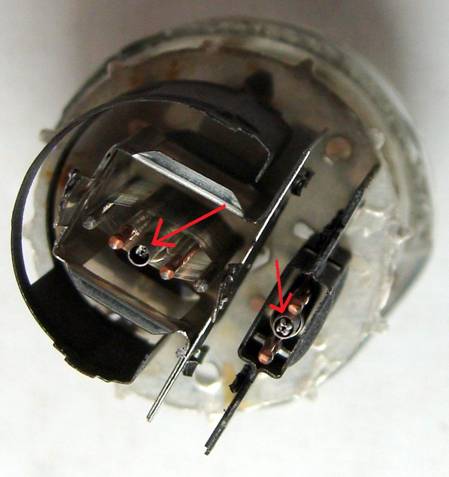

Veja dois pequenos tubos marcados com as setas vermelhas. Eles são os catodos, o mais do centro do pentodo e na lateral do triodo. Dentro deles estão os filamentos que ficam vermelhinhos quando está acesa.
Agora com o anel de mica retirado, vemos toda a beleza dos eletrodos posicionados nos dois elementos dessa válvula. Na sequência de fotos abaixo destaco cada um deles.
Catodos com seus aquecedores dentro.
Agora a grade de controle das duas. É o primeiro eletrodo com formato de mola abraçando o catodo.
Agora a grade de blindagem do pentodo, inexistente no triodo.
A grade supressora do pentodo. Nessa válvula em particular é muito parecido com um anodo, o normal é se parecer com as outras grades.
Finalmente o anodo ou placa das duas peças.

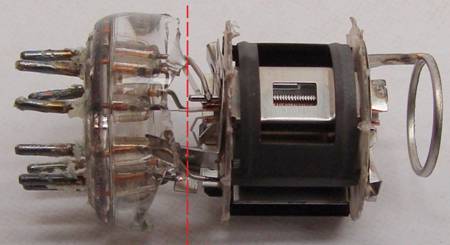

O próximo passo do desmonte é cortar todos os terminais, conforme a linha tracejada.

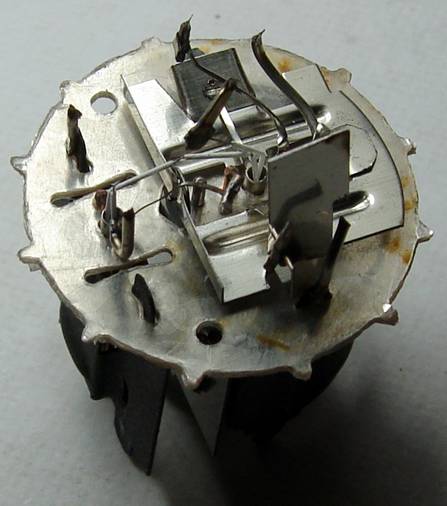

Na imagem do fundo, depois que a base foi removida é possível observar todos os eletrodos suportados pelo anel de mica.
Triodo

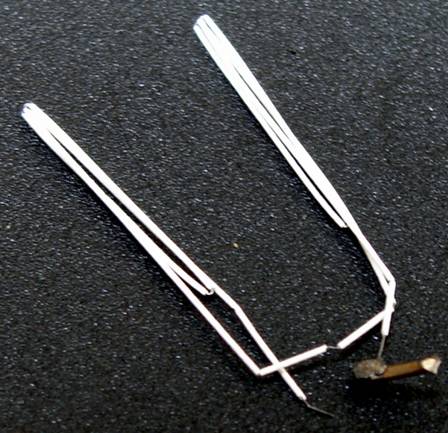

Os filamentos. Lembrando que é uma válvula duplo triodo-pentodo, essa o fabricante optou por colocá-los em série.

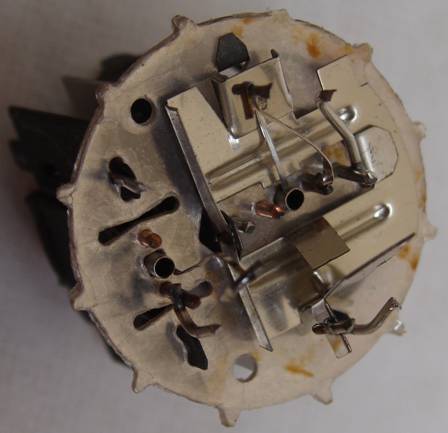

Novamente o fundo agora sem os filamentos, observe os tubos que são os catodos.

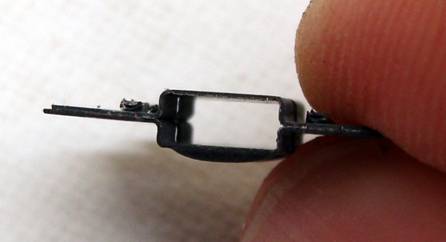

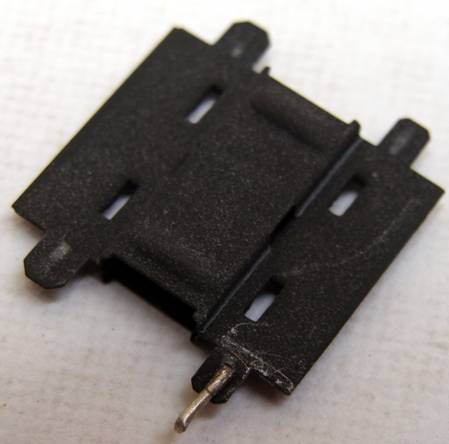

Agora o anodo ou placa do triodo.

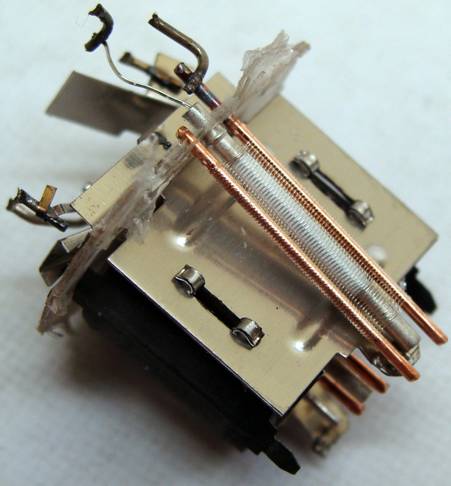

Em primeiro plano, catodo e grade do triodo. A chapa metálica é a blindagem que fica eletricamente ligada ao catodo do pentodo.

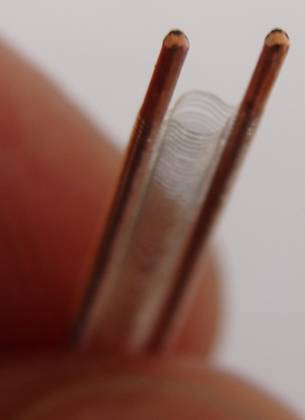

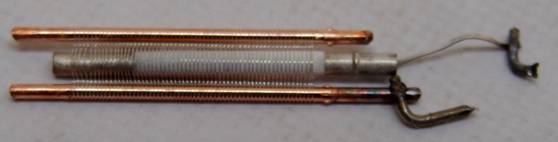

Catodo e grade.

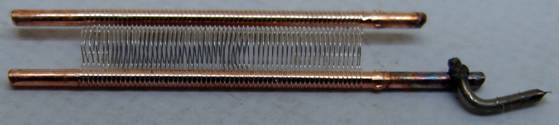

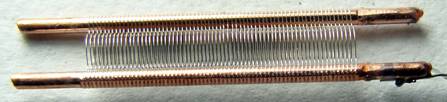

A grade do triodo.
O catodo parece um tubinho.

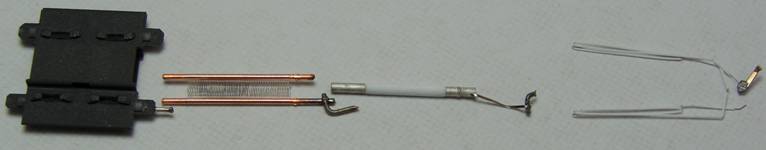

Finalmente a vista explodida de todos os eletrodos do triodo.
Pentodo

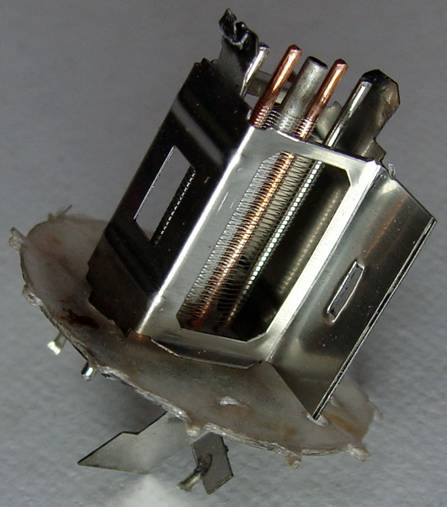

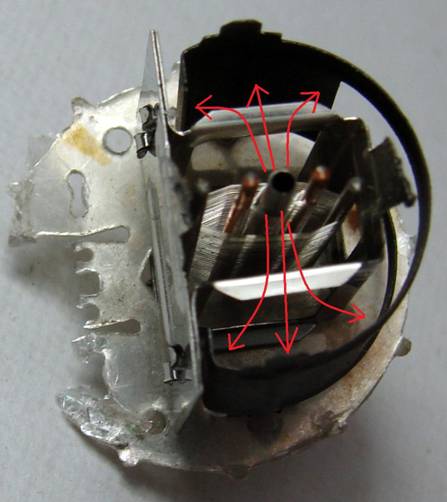

A visão geral do pentodo, com as setas indicando o sentido dos elétrons.
O anodo deste pentodo é partido, algo incomum, bastante diferente do triodo.

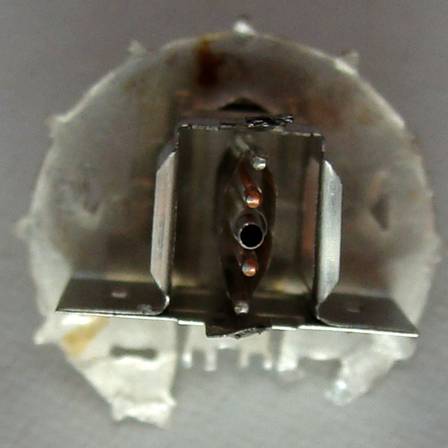

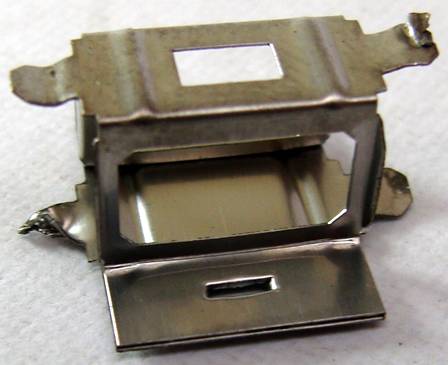

Nesta vista aparece em primeiro plano a grade supressora, também incomum. Costuma ser uma grade similar a de controle ou de blindagem.

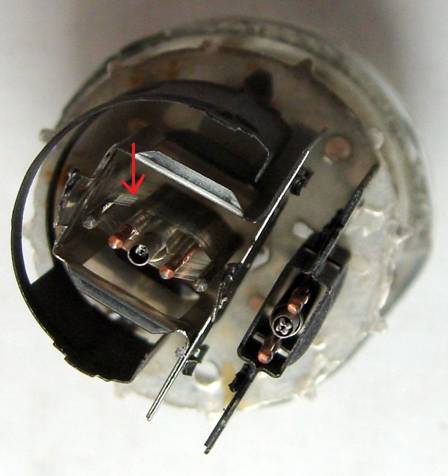

Nessa vista é visível a ligação entre a grade supressora e a blindagem entre válvulas.

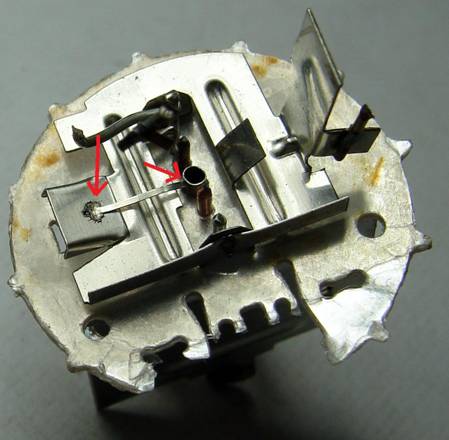

E aqui na vista de baixo vemos a ligação entre o catodo e a grade supressora (veja o diagrama no início desse artigo).
A grade supressora separada...

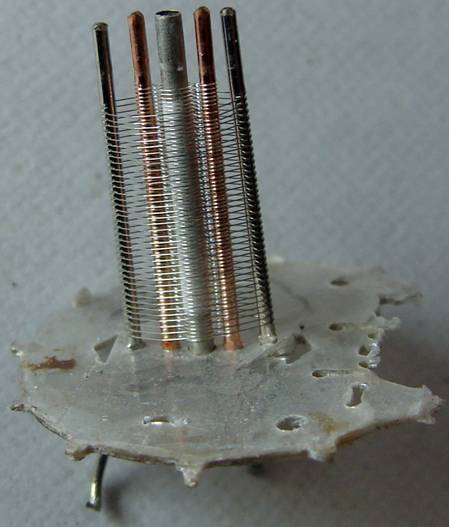

... e os demais elementos.
Veja a semelhança entre a grade interna (controle) e a externa (blindagem).

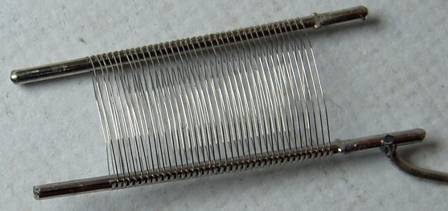

A grade de blindagem...
... de controle...
... e o catodo.

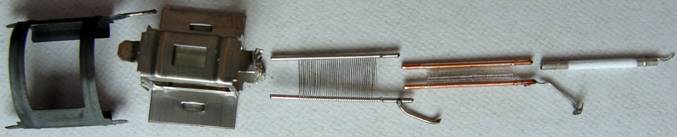

Finalmente, a vista explodida de todos os componentes do pentodo.
Em eterna construção
