Scott modelo 399

Veja os vídeos da restauração desse receiver: https://youtu.be/I5asj6yJsos

Esse aparelho foi confiado por um amigo e assinante do canal. Foi a primeira oportunidade de trabalhar com um receptor de FM valvulado. E ainda com tamanha qualidade!

Tem todo o corpo em alumínio, totalmente valvulado. Possui os receptores de AM e FM separados, inclusive com capacitores variáveis isolados. Por esse motivo é possível ouvir uma emissora de rádio em AM em um canal e FM em outro.

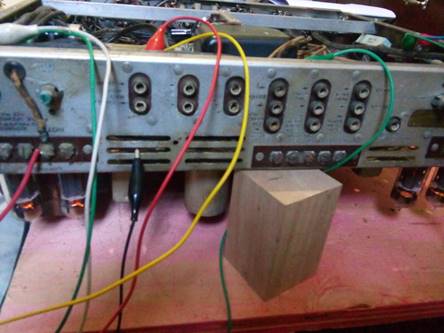

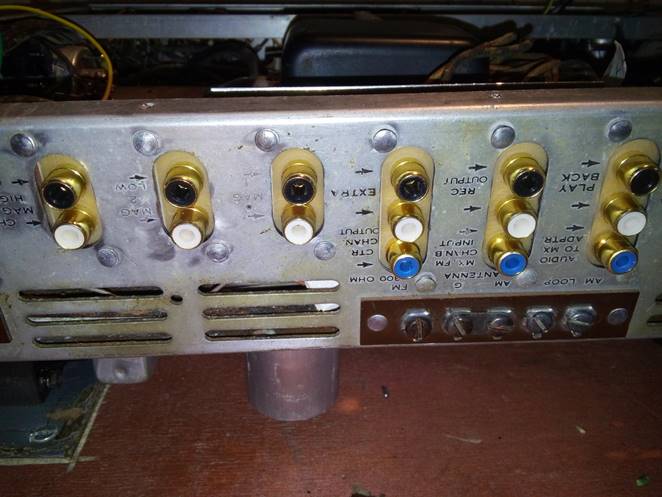

Além do mais, duas entradas para toca-discos, uma de toca-fitas e saída e entrada do decodificador de estéreo não inclusos.

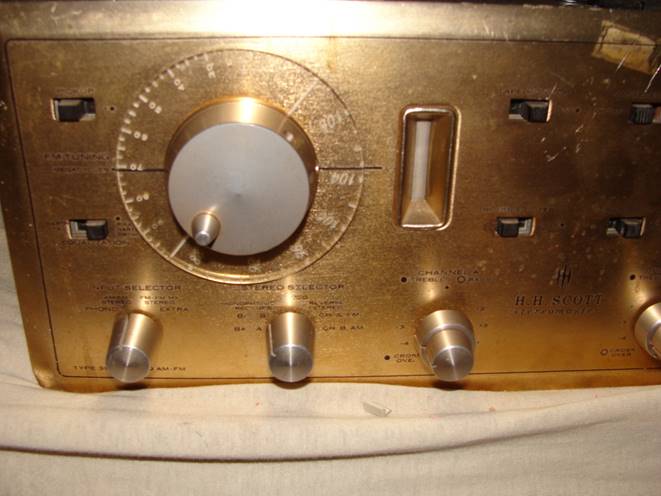

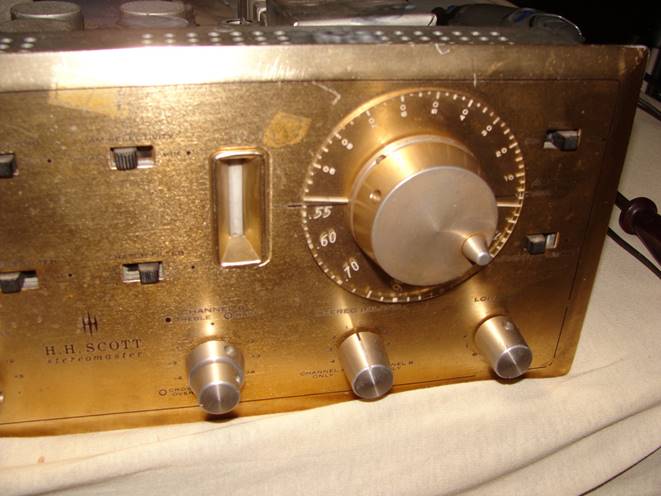

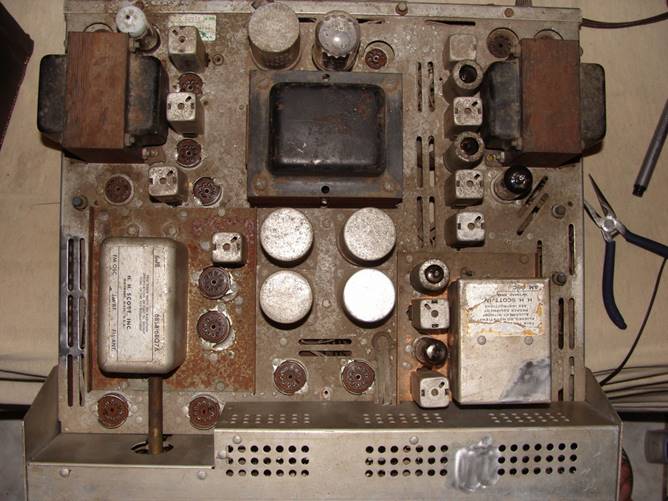

Chegou assim

A princípio a situação não era muito séria, porém o aparelho tinha vestígios de ser deixado no tempo. Ate o proprietário comentou que o adquiriu em um ferro-velho. Por isso temia que os transformadores (principalmente os de F.I.) pudessem estar danificados.

Todas as válvulas de saída estavam quebradas, além das duas retificadoras. Sim, esse aparelho possui três retificadores separados, dois valvulados e uma ponte retificadora, sendo a válvula maior para a saída, a menor para o restante do circuito e a ponte para a fonte negativa do push-pull.

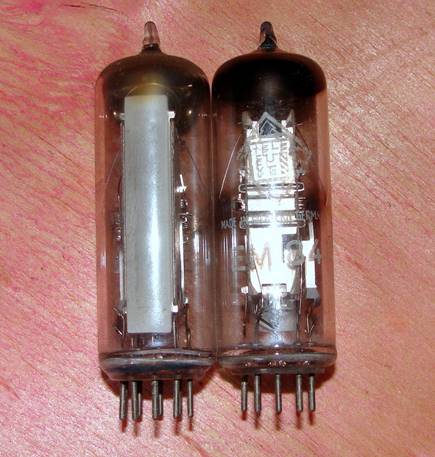

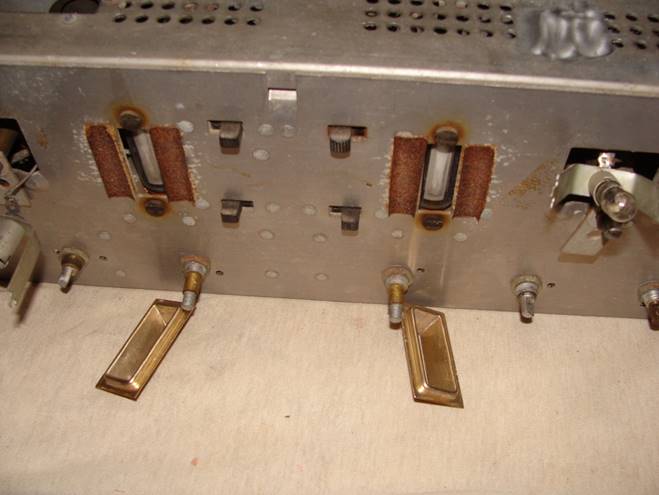

Comecei retirando e limpando todas as válvulas sobreviventes, incluindo o desmonte do frontal para retirar os olhos-mágicos.

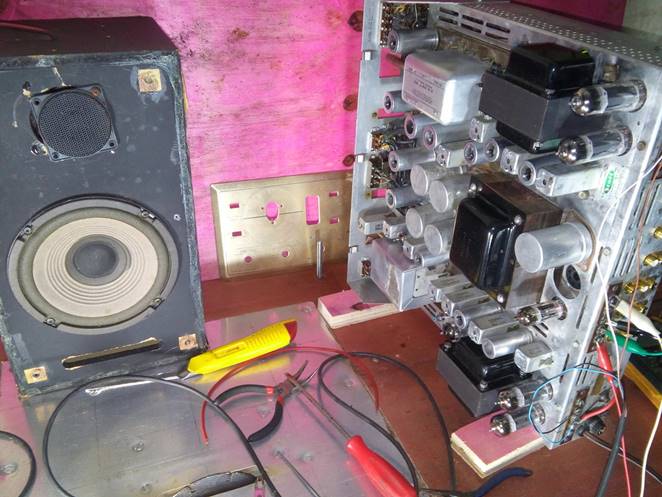

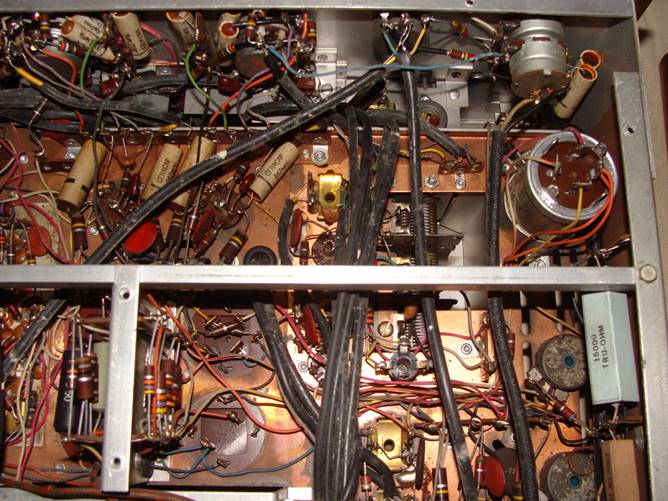

Troquei todos os capacitores eletrolíticos e a óleo e comecei a recolocar as válvulas da saída para a entrada, testando setor por setor.

Nesse momento descobri que os dois transformadores de saída estavam com baixa isolação, o que me obrigou a trocá-los.

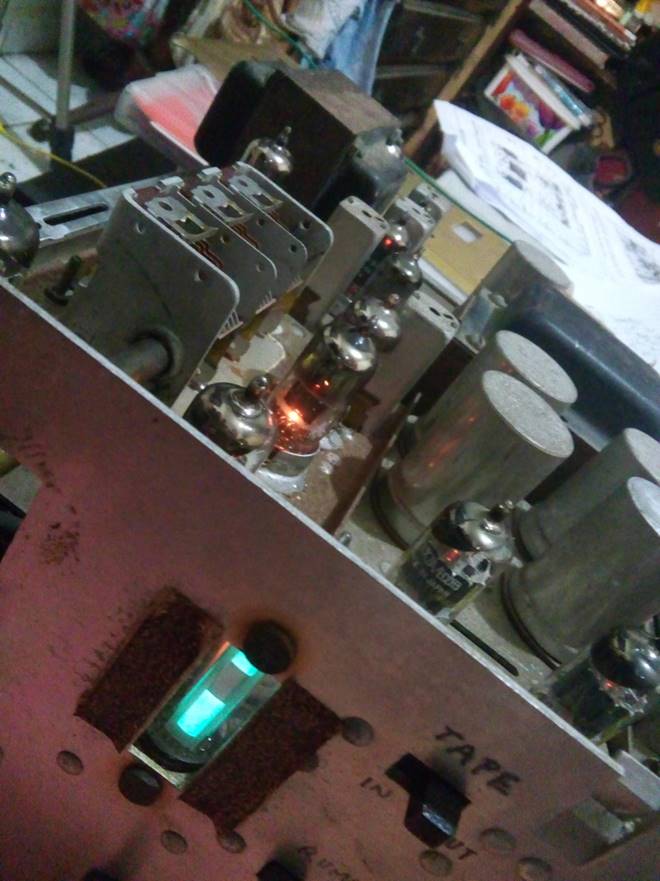

Surpreendentemente todos os circuitos de recepção estavam impecáveis, funcionando perfeitamente tanto em AM como FM.

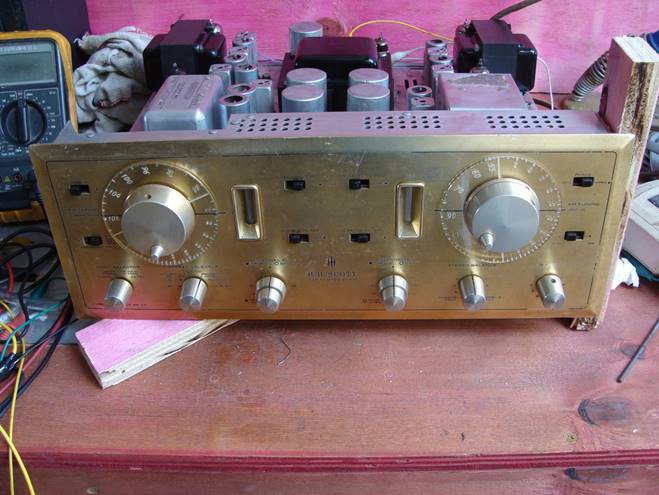

Após reviver todos os circuitos, retirei novamente todas as válvulas para escovar todas as peças de alumínio e recuperar o brilho original.

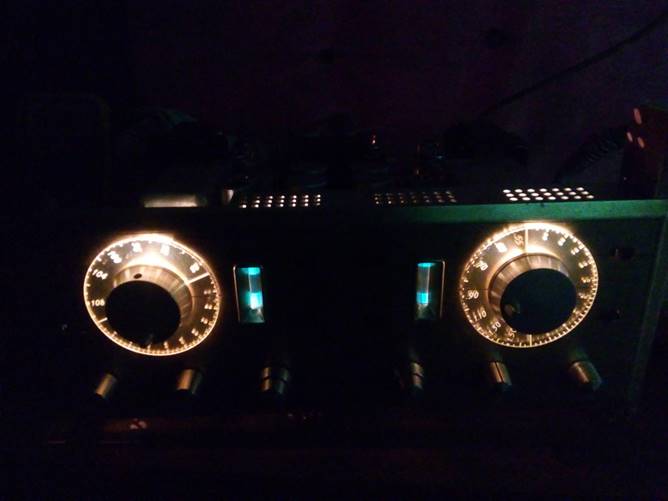

Finalmente limpei o frontal (que o proprietário vai mandar refazer a serigrafia futuramente), instalei lâmpadas novas e aproveitei para curtir o aparelho por um tempo antes da devolução.

Foi uma boa experiência.
