Veja o vídeo da restauração
desse aparelho:

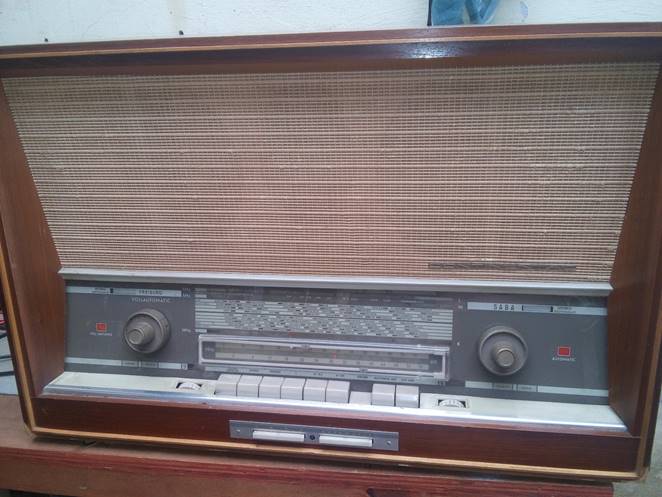

Uma verdadeira obra de arte
da indústria eletrônica alemã. Esse aparelho da década de 1960 conta com as
seguintes características principais:
·

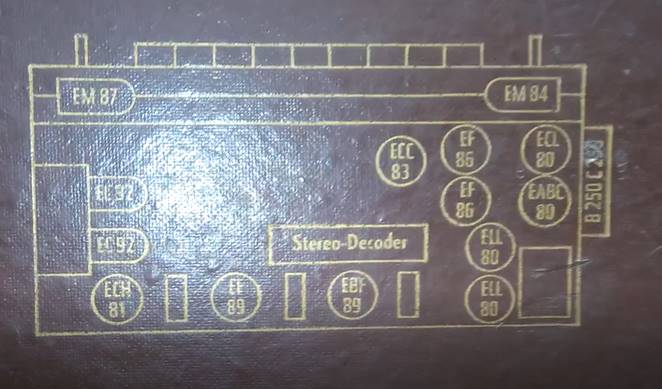

Sintoniza Ondas Longas,
Médias e Curtas em AM e FM (decodificador estéreo opcional e não incluso nesta
peça);
·
Sintonia automática com
motor que ‘puxa’ a cordinha da sintonia;
·

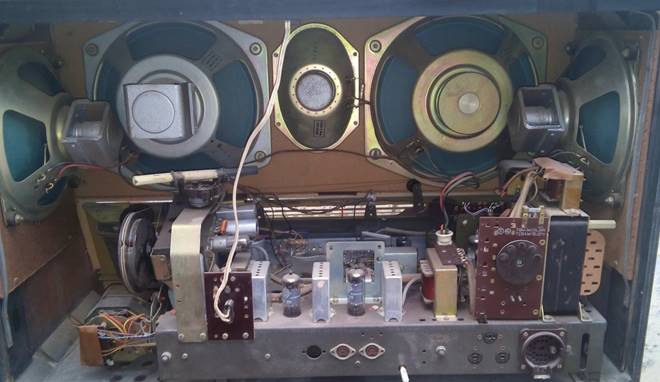

5 alto-falantes, sendo 1 tweeter;
·
Entradas para toca-discos e fitas;
·
Saída para gravador;
·
Opção para antena de ferrite interna ou externa para OM;
·
Mecanismo com acesso por
knob que vira a antena de ferrite para melhor
alinhamento com a emissora de OM;
·
Controle remoto por fio (não
presente nessa peça);
·
Botão liga-desliga pulsante
controlado internamente por relé de impulso
Chegou até a bancada
funcionando, com os seguintes defeitos: tremedeira no motor da sintonia
automática, só um canal funcionava com voz de pato, o outro canal mudo.
Após a tradicional troca
dos capacitores eletrolíticos e a óleo, o único canal que funcionava ficou com o

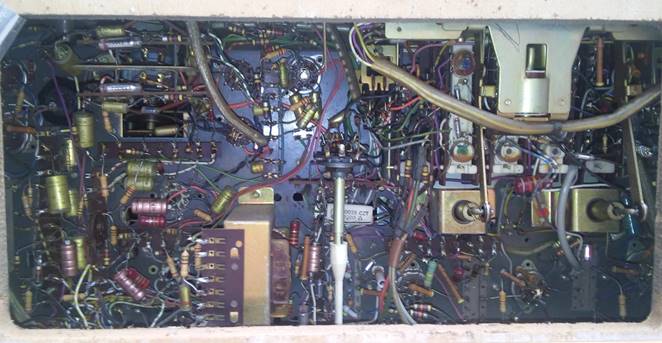

som bom, porém o segundo canal continuava mudo. Então medi todos os resistores
e troquei os que estavam fora da tolerância. Apenas um estava aberto e era
justamente o de catodo do pré-amplificador daquele canal mudo. Tudo voltou a
funcionar perfeitamente.

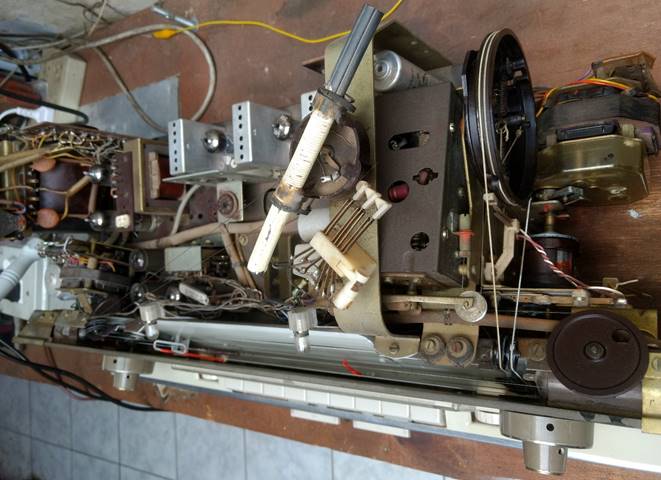

É interessante que ele possui
dois motores, um para o volume pelo controle-remoto e outro maior para a
sintonia. Ambos controlados por válvulas, inclusive o sentido de giro!
Como comentei no início
desse artigo, é uma verdadeira maravilha da engenharia, tanto em termos eletrônicos
como de mecânica.
O único ‘porém’ é o diagrama esquemático
difícil de interpretar.
Assista ao vídeo para ver mais detalhes: https://youtu.be/t4DRoAyVTk8
