Manufatura de Rádios Brasil LTDA

Veja os vídeos da restauração desse rádio: https://youtu.be/7BaINQrA8SY

Esse aparelho foi confiado por um amigo para que fizesse a restauração. Deu um bom trabalho e horas de diversão.

É muito prazeroso ver funcionando novamente depois de 30 anos parado em uma estante.

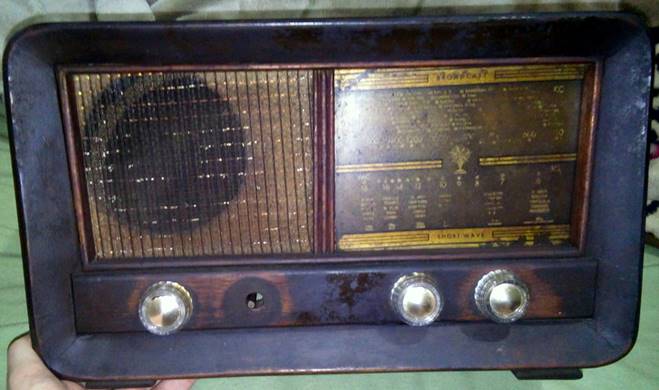

Chegou assim



A situação era a seguinte. Externamente estava engordurado e com o verniz queimado. Faltava um knob, o tecido do alto-falante apodrecido. Apesar da foto sugerir que não havia falante, ele estava lá e em surpreendente estado (não perfeito, mas muito bom pela idade).

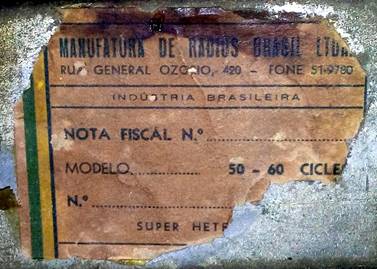

Identificação



Fabricado em Campinas-SP Brasil na extinta “Manufatura de Radios Brasil LTDA”. Não possuía mais nenhum sinal identificador.

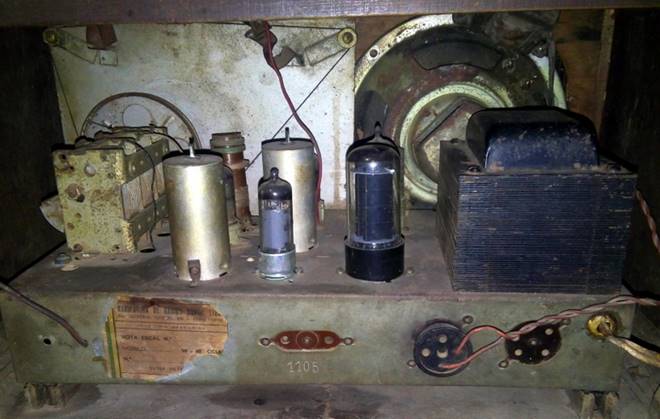

Interior



Nessa foto é possível ver o interior bem limpo, sem cupim. O capacitor variável está limpo, tem uma entrada para toca-disco e a tomada com cabos é a saída para o transformador de saída que está preso no alto-falante.

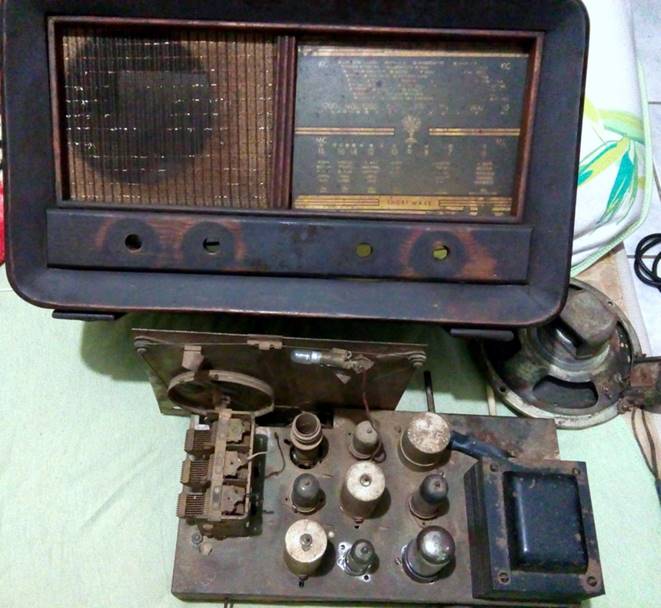

Iniciando o desmonte

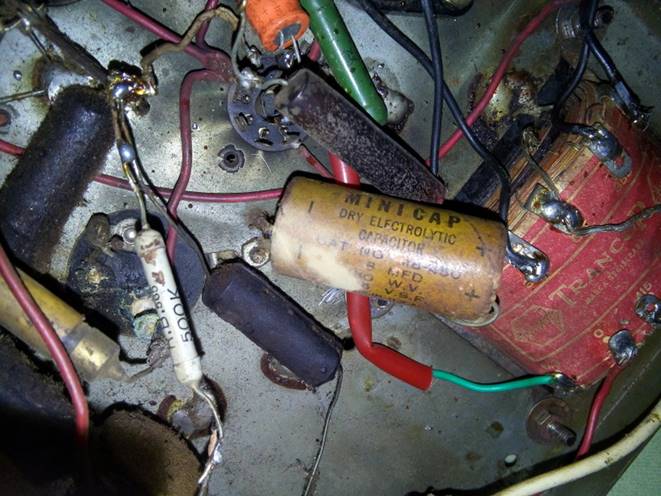

Capacitor da fonte que precisou ser trocado

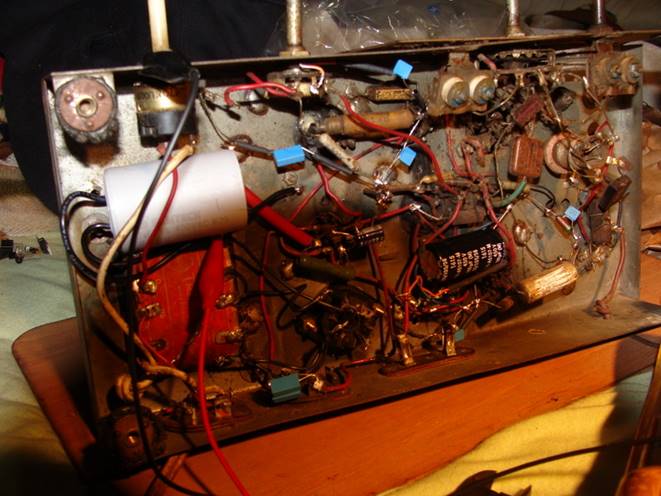

Depois da troca dos capacitores



Troco sempre todos os capacitores úmidos e aqueles pretinhos que racham com o tempo.

Há os colecionadores/restauradores perfeccionistas que retiram o miolo desses componentes e “recheiam” com capacitores novos para manter a estética antiga. Não julgo esse comportamento, até porque cada um tem seu gosto. Eu não sou partidário desse procedimento, acho perda de tempo. Porém, o gosto e o gasto é do freguês.

Demorou um tempo até descobrir o mau-contato de um capacitor no oscilador-misturador para que funcionasse novamente. Além disso, a válvula retificadora estava destruída, então em comum acordo com o proprietário, instalei diodos de silício e desconectei os cabos da válvula, mantendo-a no lugar para fins estéticos.

Essa é outra preferência particular minha. Meus aparelhos não têm válvula retificadora. Acho elas muito caras e cobram seu preço no consumo de energia do transformador. Os pequenos retificadores de silício são discretos e duráveis. Mas como comentei linhas atrás, gosto é gosto.

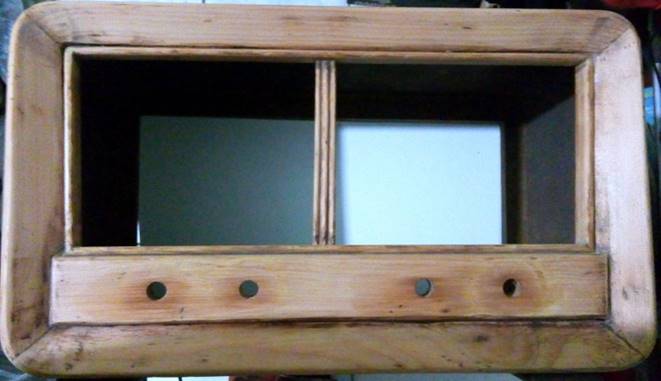

Caixa em processo de lixamento



Primeiro dei um banho de querosene na caixa para retirar toda a gordura do óleo que estava lá. Depois passei a lixadeira elétrica nas partes planas e a escova de aço da micro-retífica nos cantos.

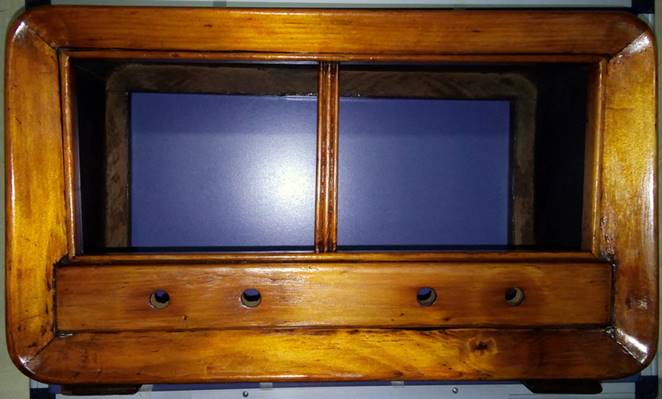

Caixa envernizada



Envernizei com produto de boa qualidade para não esfarelar com o tempo. Utilizei verniz tingido na cor Imbuia para manter as características originais. Quando retirei a pintura antiga, descobri que a madeira frontal é bem mais clara que as laterais. O aparelho se mostrou mais belo que imaginava.



Caixa remontada



Nesse ponto já tinha recolocado o tecido, limpado o vidro original e faltava a pintura do fundo do dial, o ponteiro e montar novamente a eletrônica no interior.

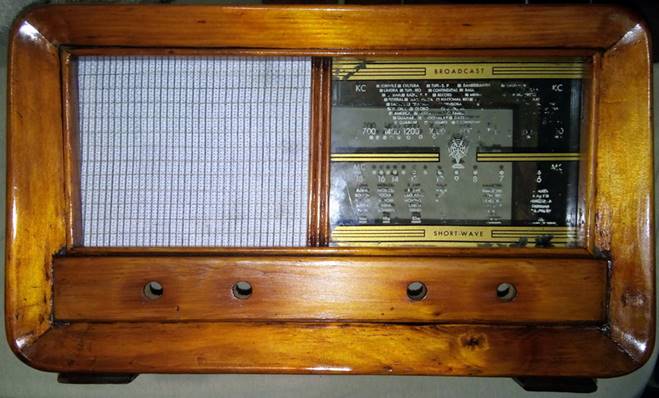

Terminado



E assim ele voltou para a mesma estante, porém agora é ligado a uma tomada e o proprietário esticou o “varal” (antena externa) para ouvir as emissoras...

Veja a sequência de vídeos mostrando as etapas da restauração: https://youtu.be/D3YwzGTNR9A
