Rádio sem Marca, bom de sintonia



Veja o vídeo da restauração desse aparelho:

https://youtu.be/yHJ-YRpJ7Ok

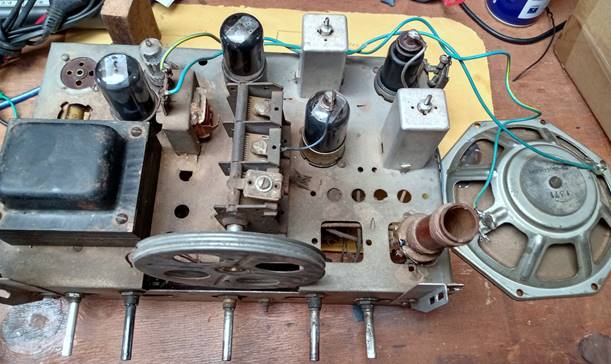

Esse receptor não tem nenhuma marca de fabricante. Pode ter sido montado por alguma oficina em kit. É uma hipótese.

O proprietário já sabendo, ao comprar não tentou ligar e enviou diretamente o chassi para mim.

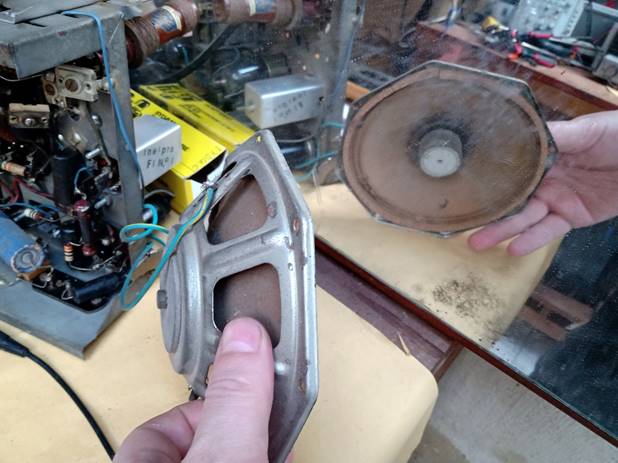

O alto-falante tem o ímã ‘virado’ para dentro, o que o torna mais compacto. Não que isso fosse interferir no espaço interno desse aparelho em particular.

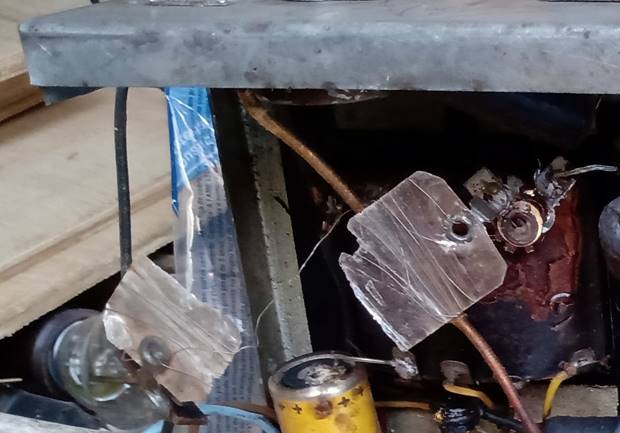

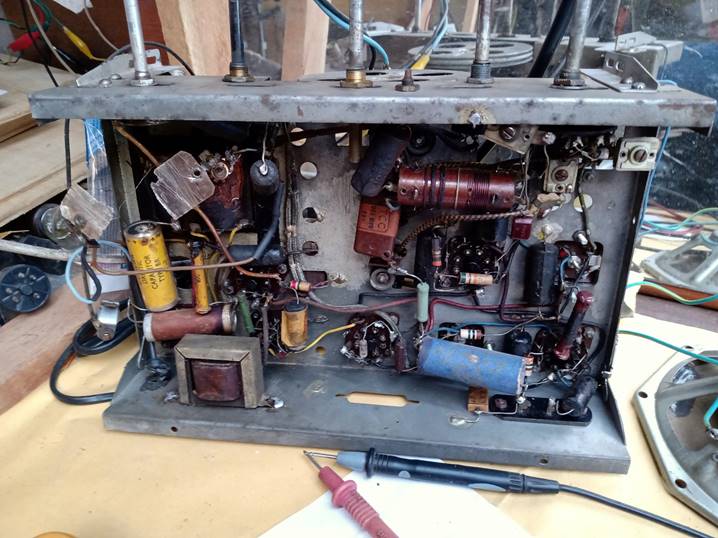

Antes de efetuar os trabalhos, veja os capacitores antigos. Outro detalhe é o resistor de fio enrolado em mica para ajuste da tensão de trabalho.

Esse aparelho tem as válvulas ligadas em série, tipo ‘rabo quente’ e o resistor faz o ajuste da tensão e corrente dos filamentos.

Obviamente trocamos por um resistor moderno.

A válvula retificadora 80 estava queimada, o proprietário tinha uma reserva e instalamos.

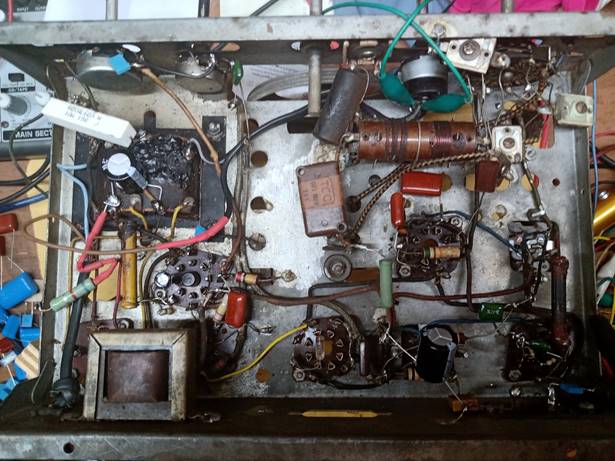

Depois da troca dos componentes necessários o aparelho se mostrou com sintonia muito boa. Foi uma bela surpresa para mim e para o feliz dono.

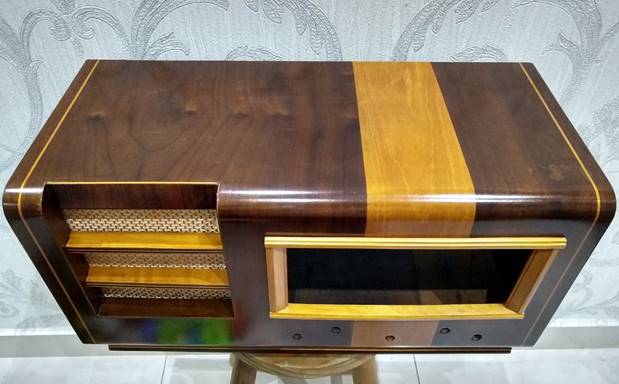

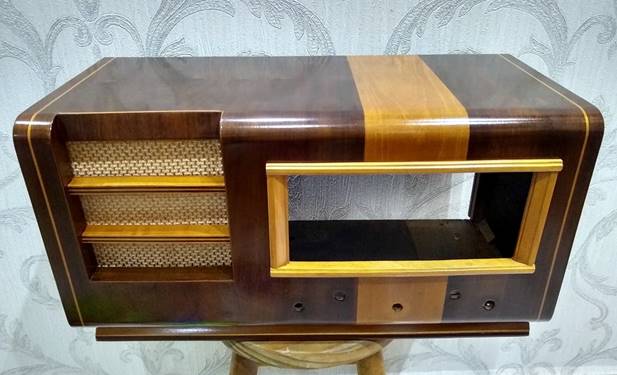

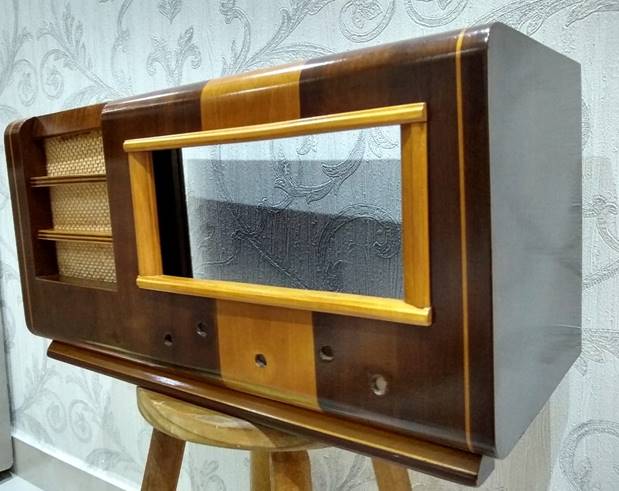

As fotos da caixa abaixo foram cedidas por ele, que tem experiência com madeira e cuidou desta parte
