Como testar Ponte Retificadora

A ponte retificadora é nada mais que o arranjo de 4 diodos interligados de forma que é possível a retificação da onda completa com ou sem transformador.

Nesse procedimento, comento como podemos avaliar a saúde dessa peça, ressaltando que ela pode ter alguma fuga que só aparece quando a tensão de serviço normal é aplicada e no teste do multímetro não acusa nenhum problema.

Antes de testar, é necessário saber como é seu interior.

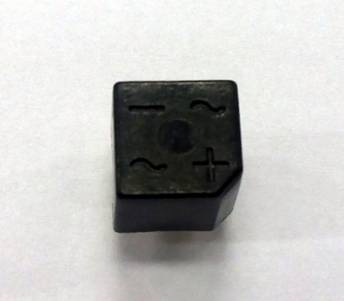

Na foto, a disposição dos diodos mostra como a ponte foi montada.

No semiciclo positivo, D1 e D2 conduzem, já no negativo são D4 e D3 que permitem a circulação da corrente.

A escala no multímetro

Em primeiro lugar, a ponte retificadora, assim como quase todos os componentes eletrônicos, não pode ser testada dentro do circuito elétrico. Ela precisa ser retirada para evitar que seu instrumento seja “enganado” pelo restante dos componentes.

A escala utilizada para o teste deve ser a mesma para diodos e os resultados devem ser idênticos, ou seja, de 0,4V a 0,8V no sentido direto e infinito para o reverso.

Teste

Na verificação é necessário avaliar todos os 4 diodos internos nos sentidos reverso e direto. Se apenas um estiver danificado, toda a ponte está condenada. Não é possível recuperar, apenas substituir.

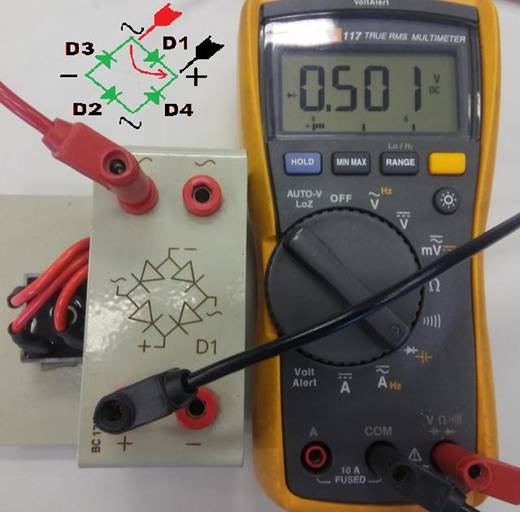

Primeiro diodo no sentido direto. Deve conduzir.

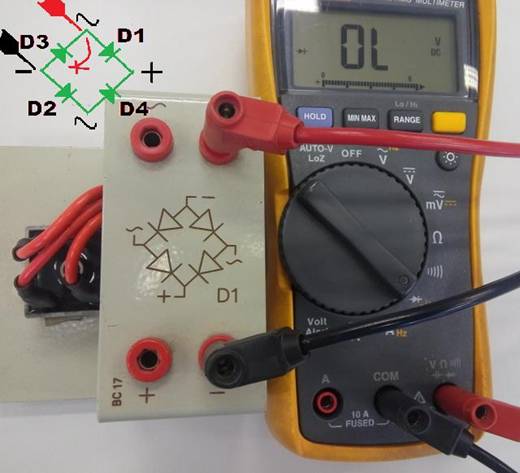

Primeiro diodo no sentido reverso, não pode conduzir.

Segundo diodo testado no sentido direto – deve conduzir.

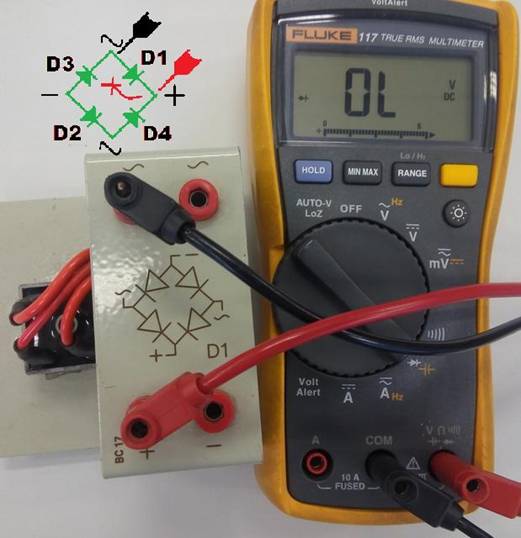

Segundo diodo no sentido reverso – não deve conduzir.

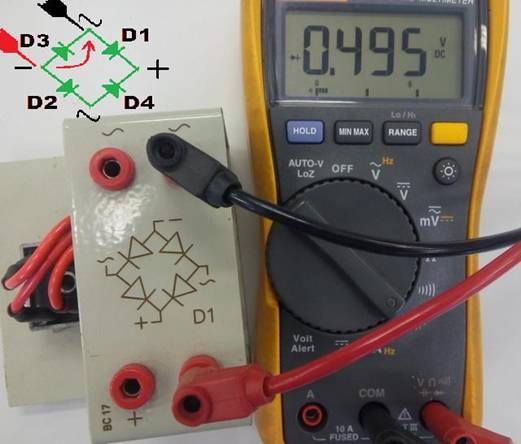

O terceiro diodo testado no sentido direto, deve conduzir.

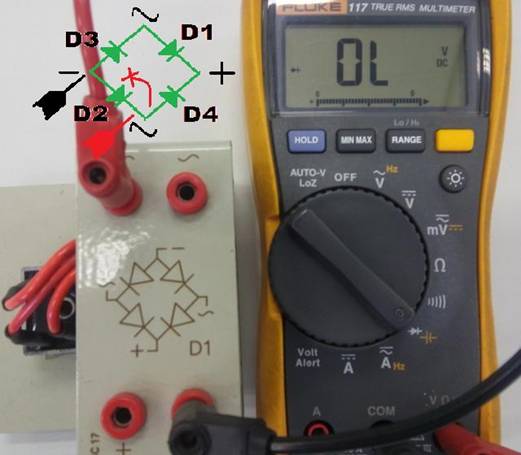

O terceiro diodo testado no sentido reverso também não pode conduzir.

O último diodo testado no sentido direto, conduzindo.

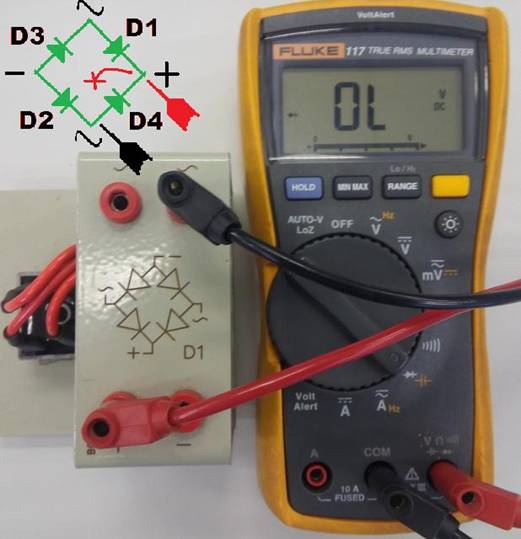

Finalmente, o último diodo no sentido reverso, que não deve conduzir.
