Princípios e conceitos básicos da eletrônica



Impedância

A impedância pode ser resumidamente conhecida como a resistência interna de um equipamento.

Porém seu conceito vai mais além, é uma grandeza dinâmica, ou seja, pode sofrer alterações com as condições de funcionamento do equipamento em questão, como frequência, temperatura, etc.

Sua unidade de medida é o ohm (Ω).

Qual é a importância em se conhecer a impedância e qual a sua utilização prática?

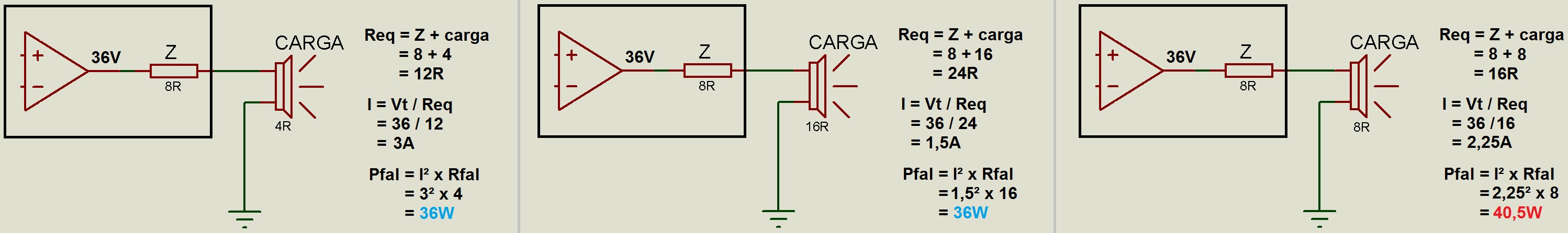

Observe a figura:


O retângulo representa um amplificador e Z é a sua impedância interna, no caso .

Req é a resistência equivalente – soma da impedância interna com a do alto-falante.

I é a corrente do circuito, calculada pela divisão da tensão interna (36V) com a Req.

Pfal é a potência que chega no alto-falante.

Note que apenas quando as impedâncias interna e externa forem iguais, a potência transferida no alto-falante será a máxima possível.

Ainda, quando a carga tem impedância menor que o equipamento, a corrente drenada será maior, podendo provocar danos.

É por este motivo que deve ser respeitada a impedância do alto-falante com o amplificador, a antena com o receptor, etc.
