Philips B5 R 90 A



Veja os vídeos da restauração desse aparelho:

https://youtu.be/XGRzUsO9eIw

https://youtu.be/zeSVWvaBPig

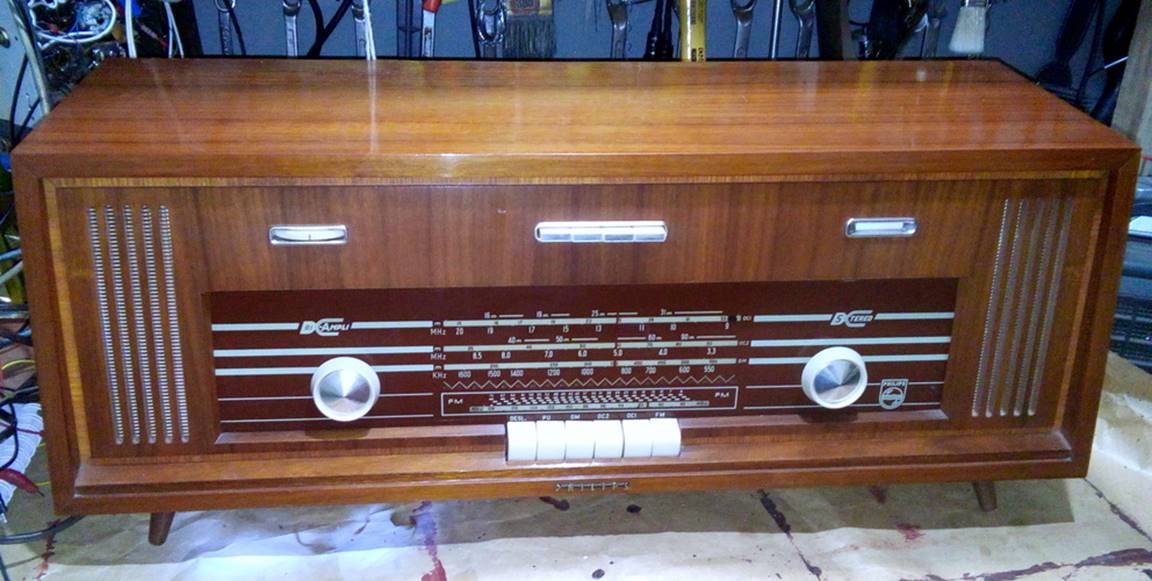

Esse aparelho já chegou com a caixa em madeira e eletrônica muito bem cuidados. Os antigos donos foram zelosos. Um belo exemplar para ficar exposto na sala de visitas e ser ligado com todo o orgulho.

Características marcantes:

·         Estéreo

·         Sintoniza FM

·         Dial duplo para FM e OC1, OC2 e OM

·         Entradas para Toca-disco e fita

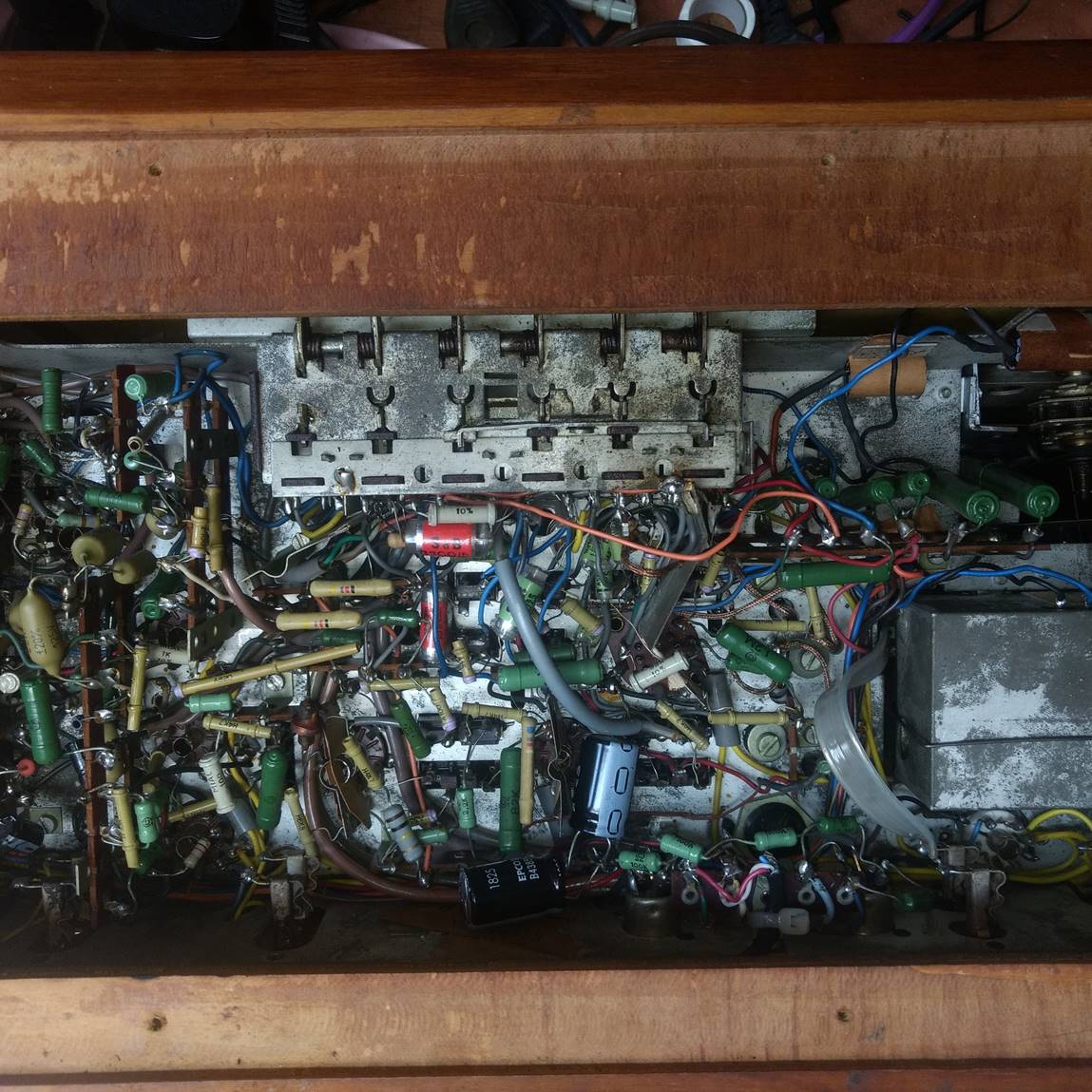

Trabalhos realizados:

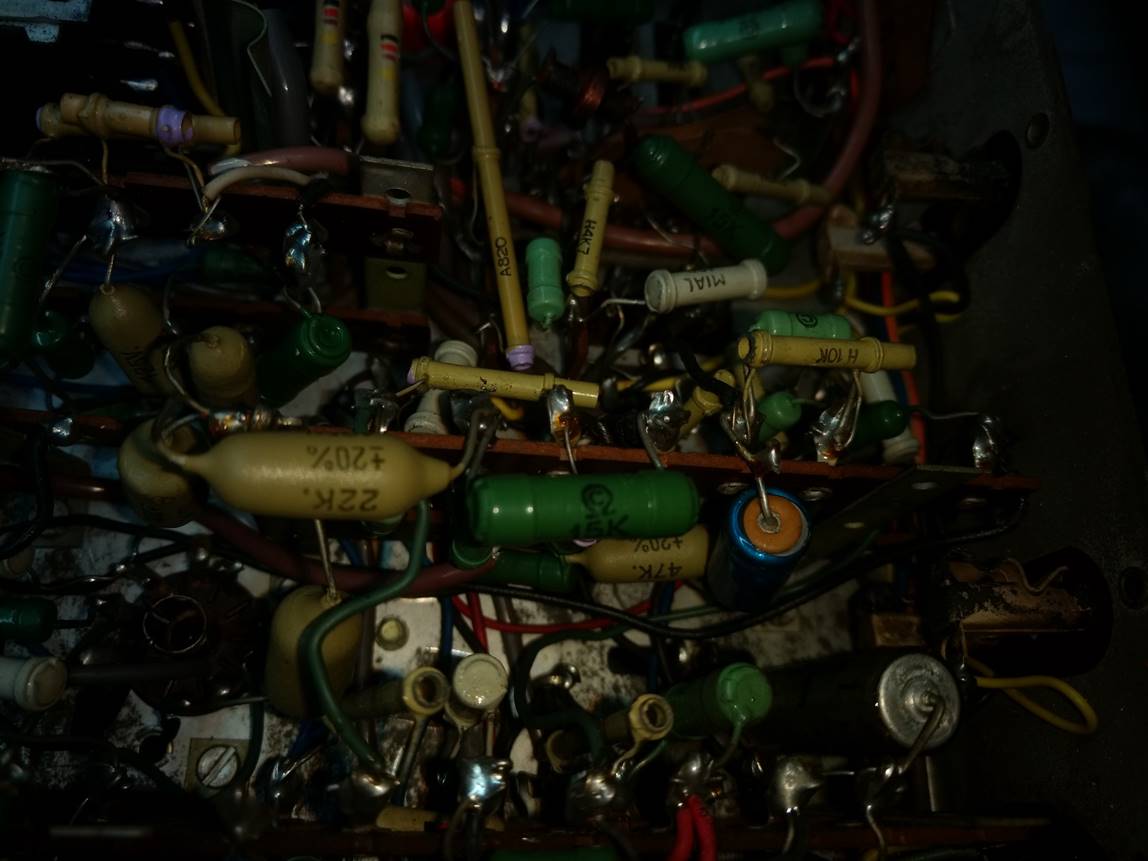

·         Troca dos capacitores eletrolíticos

·         Troca de alguns resistores alterados

·         Troca da válvula do discriminador de FM – é um duplo diodo e um deles estava com o filamento queimado

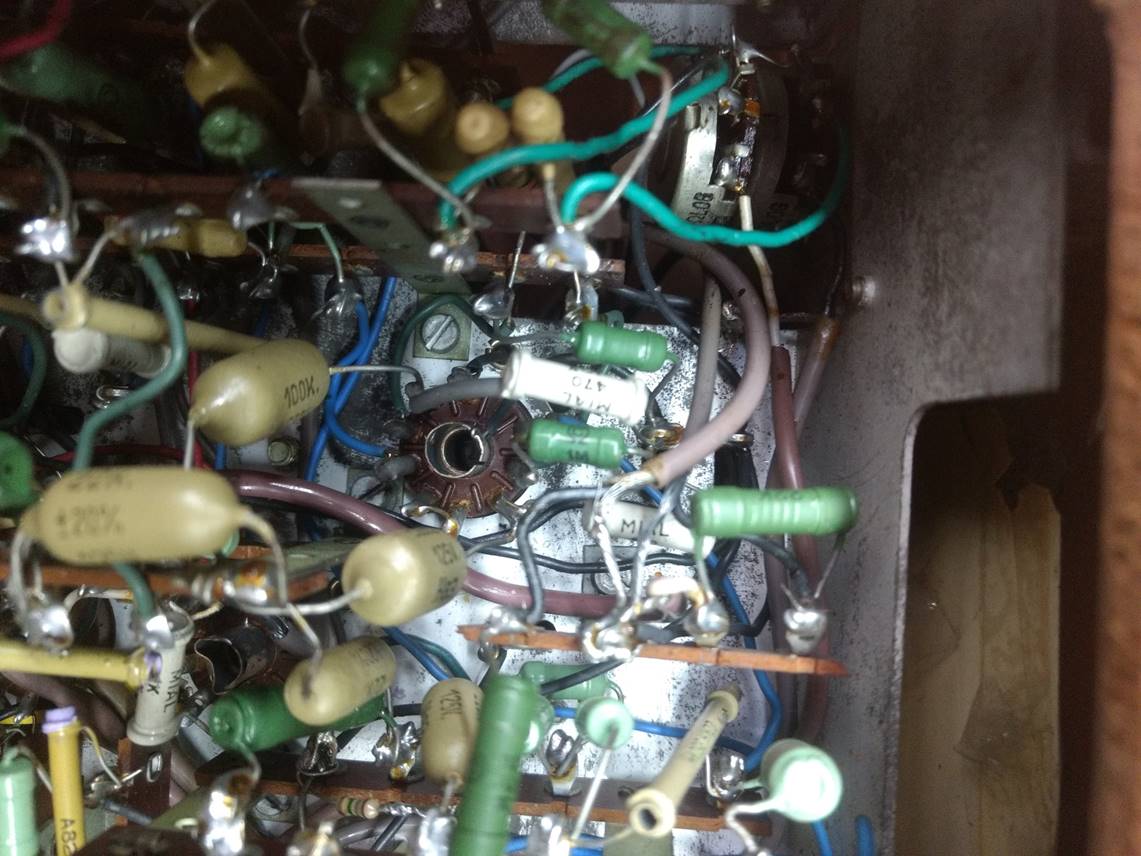

Fiz uma pequena alteração no circuito. Inseri um resistor em série com o filamento da válvula citada acima, porque quando o rádio é ligado, é a única que sofre bastante com o “burn-in”, ou seja, incandesce demasiadamente. Calculei a peça para a válvula perder apenas 10% da tensão e assim a vida do calefador ser maior. Nos testes não foi possível notar diferença com e sem a peça que adicionei.



Os diagramas do aparelho estão disponíveis nesta página aqui mesmo na Página do Brat.
