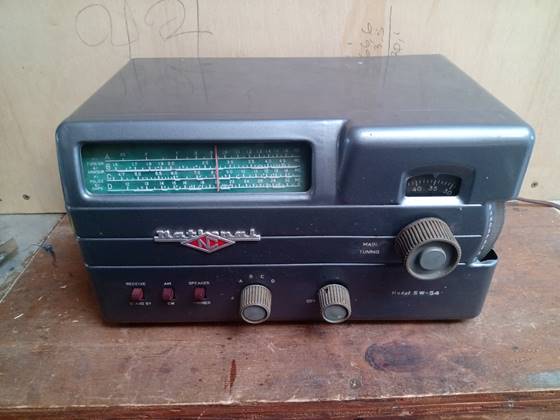

Rádio National SW-54

Veja os vídeos da restauração desse aparelho:

https://youtu.be/03J9-Pnw2N8

https://youtu.be/DK2ZKq2E8M4

Um belo aparelho desenhado para a radioescuta. Possui alguns refinamentos que o tornam superior a um simples aparelho receptor doméstico.

Algumas das suas características:

·         Possui uma chave “Receive-Standby”, onde na segunda posição deixa os filamentos das válvulas acesos para manter o aparelho aquecido, na primeira posição alimenta a alta tensão para que todo o aparelho funcione

·         Chave “AM-CW” para melhor recepção em Amplitude Modulada e Código Morse (Continuous Wave)

·         4 faixas, sendo uma em OM e 3 de ondas curtas

·         O botão de sintonia possui graduação para ajuste fino

·         É “rabo quente”, ou seja, todos os filamentos conectados em série e retificação direta da rede elétrica. Apesar disso a caixa é metálica isolada do chassi para evitar choque elétrico.

A documentação técnica e esquemático do aparelho está disponível na seção de esquemas desta página.
