Telefunken Mattinata

Veja os vídeos da restauração desse aparelho:

Recuperação do chassi p.1: https://youtu.be/y8oSClu2mNw

Recuperação do chassi p.2: https://youtu.be/D18xM0fBQ_w

Recuperação do chassi p.3: https://youtu.be/EBpnNy-CO8o

Análise do circuito p.1: https://youtu.be/GR3WoGnUo-U

Análise do circuito p.2: https://youtu.be/qWPJYuolD4g

Sugiro assistir os vídeos que tem várias informações técnicas dessa peça.

Mattinata foi uma série de aparelhos produzidos pela Telefunken para atender ao mercado mais exigente da música e rádio-recepção de alta qualidade. Consta de um móvel de madeira onde ficam alojados toca-discos, alto-falantes (esse é estéreo) e chassi.

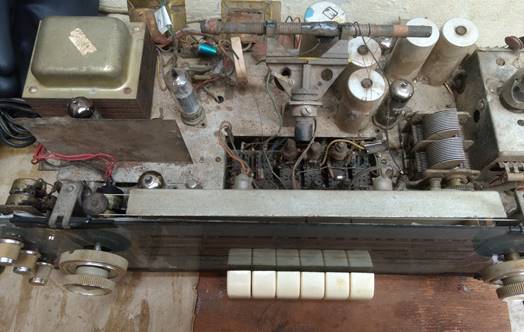

Falando em chassi, nesse estão fonte, receptor de AM/OC/FM e amplificadores.

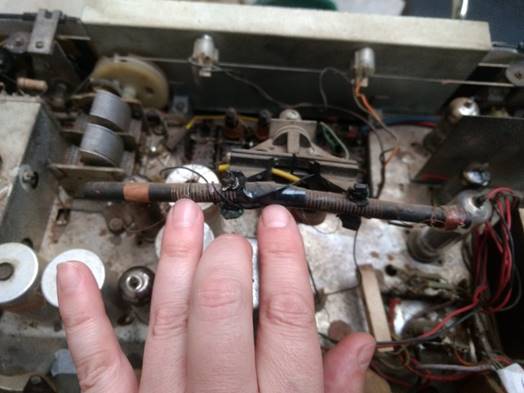

O aparelho chegou funcionando, com som e recepção ruins, painel de vidro quebrado. Uma válvula e antena de ferrite quebrados.

Por opção do proprietário, o painel não foi restaurado, ficando para uma próxima oportunidade.

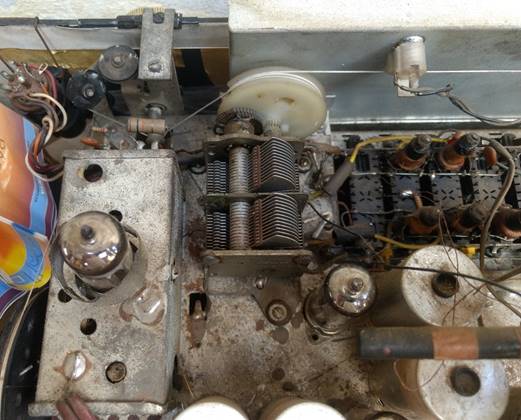

O sintonizador de FM é essa peça do lado esquerdo com uma válvula ECC85.

Aliás, essa válvula estava fraca e não sintonizava quase nada no FM. Quando instalei uma peça nova essa faixa voltou a sintonizar normalmente.

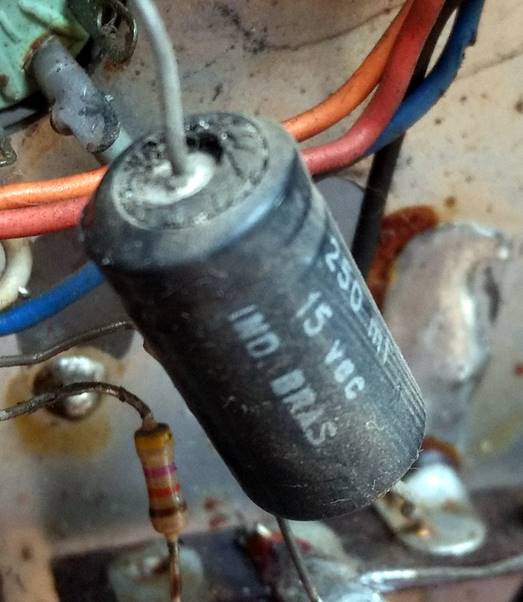

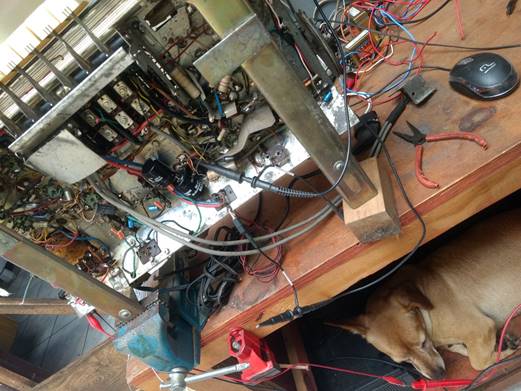

Vários capacitores foram trocados.

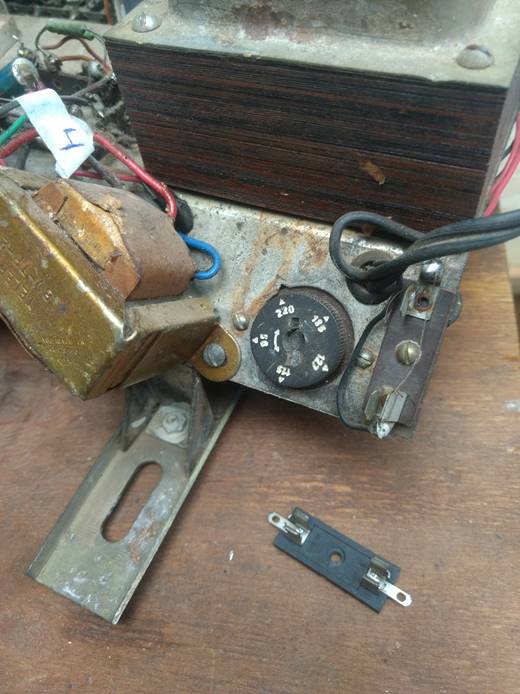

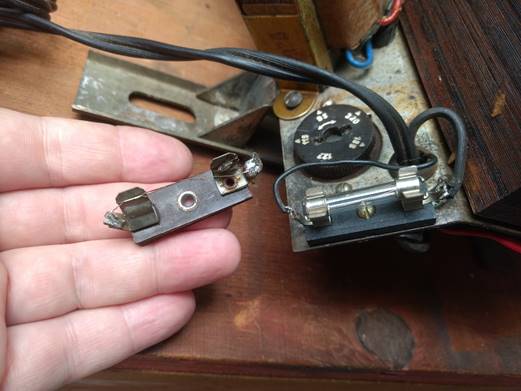

Trocado o porta-fusível que estava danificado e com um “artifício técnico”
