Receptor de FM Telefunken Fremo

Veja os vídeos da restauração desse aparelho:

https://youtu.be/_Auc-k1V8H0

https://youtu.be/HK_7ZLZTwps

https://youtu.be/mnOecbWqe6Y

https://youtu.be/-2qVIMDh1AA

https://youtu.be/7VJyOQp-gF4

Esse aparelho é um clássico do início da ERA FM.

A Telefunken acertadamente fez esse projeto pensando em tornar viável economicamente um dispositivo mais barato que se acopla a um rádio já existente no cliente, assim diminuindo o custo e tornando-o competitivo.

Pensando nisso nasceu o FREMO, acrônimo de FREquência MOdulada, que possui apenas as etapas de radiofrequência, frequência intermediária e detector, deixando a amplificação por conta do rádio já existente no cliente.

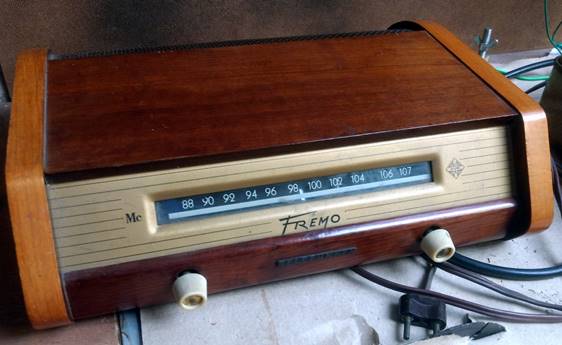

Como chegou



Os trabalhos necessários foram: troca de uma válvula de F.I. danificada, recalibração, confecção de novos suportes para a retificadora, limpeza geral.

Também raspamos o verniz antigo que estava esfarelando e envernizamos novamente.

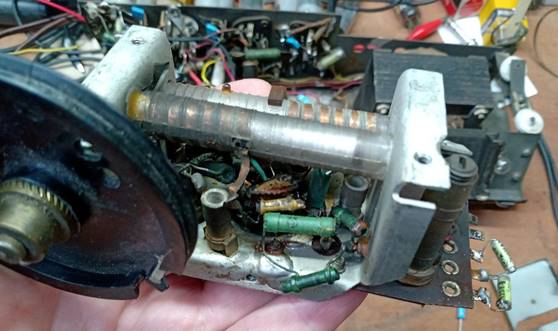

Detalhe do circuito sintonizador com suas bobinas variáveis.

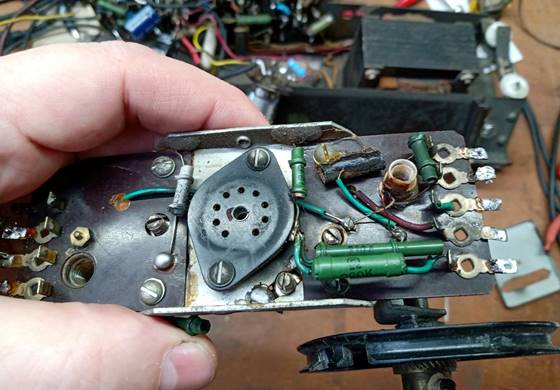

Lado de cima do sintonizador sem sua válvula ECC85.

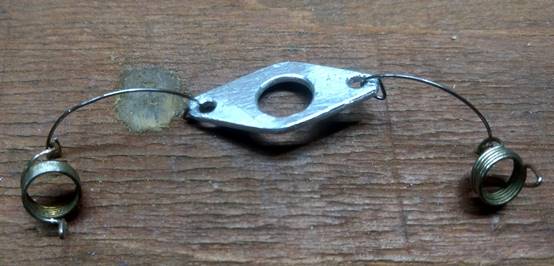

Novo suporte para a válvula retificadora.

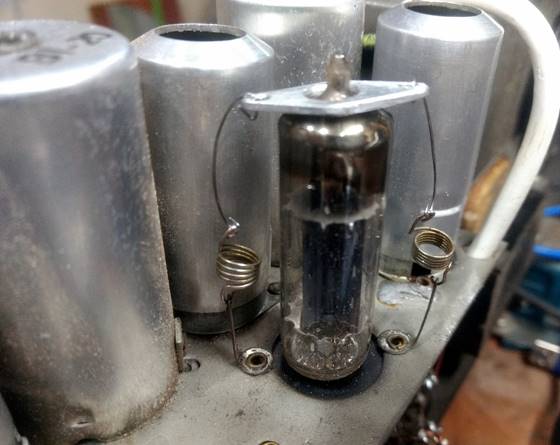

Detalhe da retificadora com seu novo suporte.

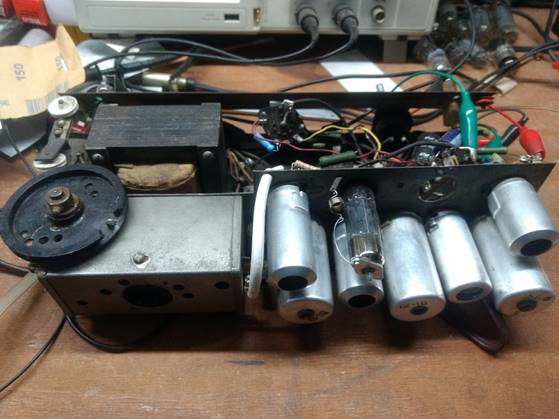

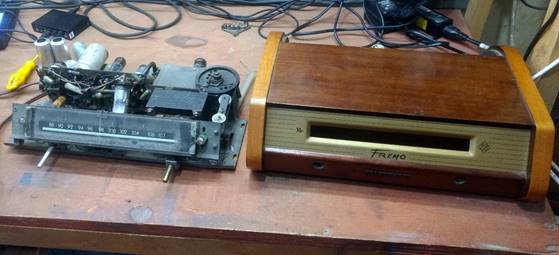

Circuito em teste.
