Restauração de eletrônicos antigos

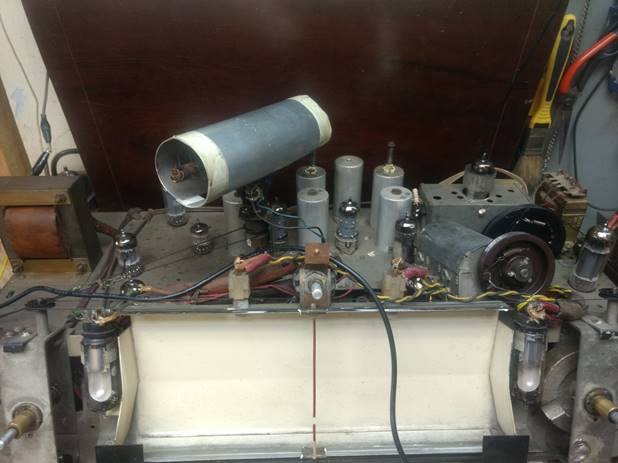

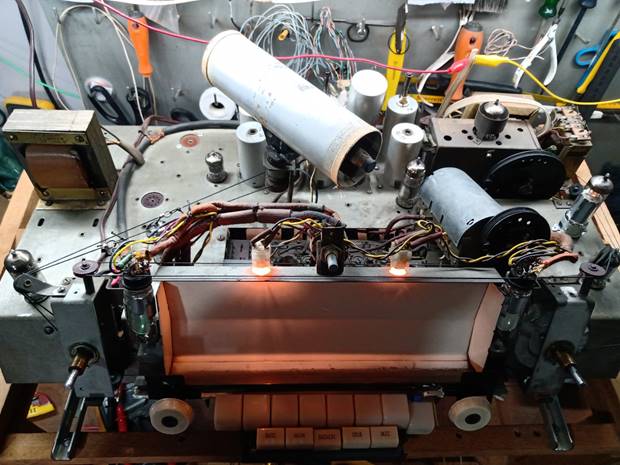

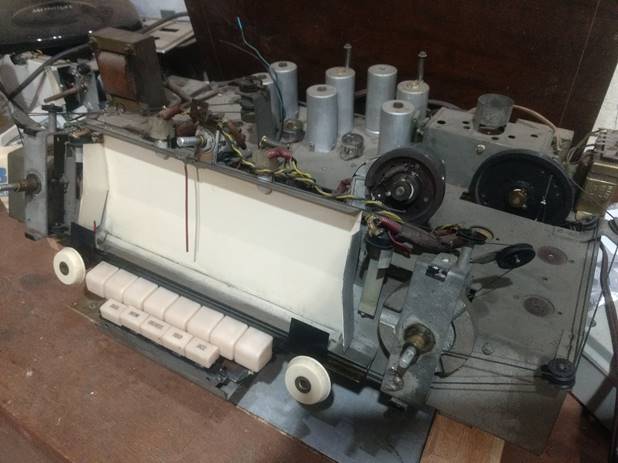

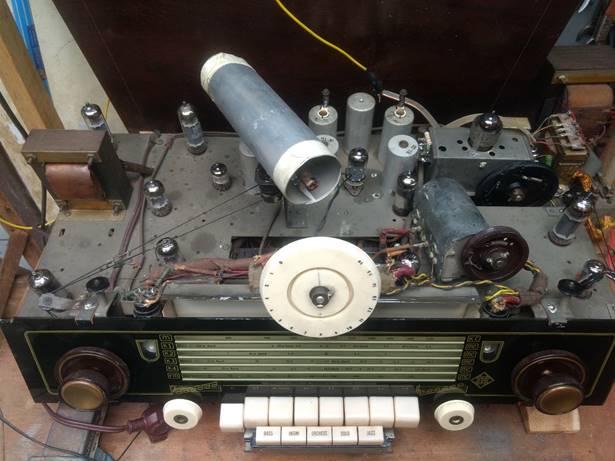

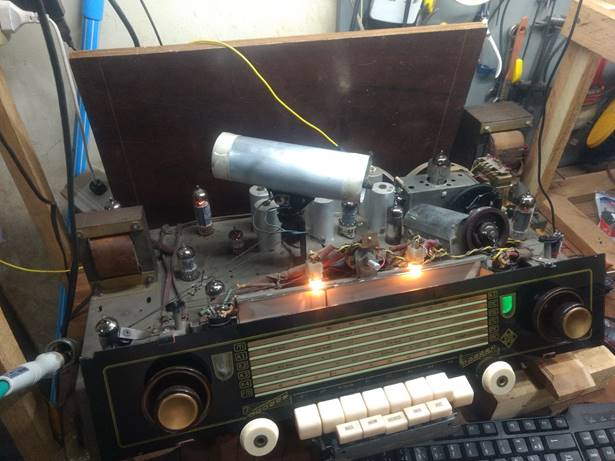

Rádio Telefunken Dominante ED

Veja os vídeos da restauração desse aparelho:

Apresentação: https://youtu.be/Yy4iCbF8gyI

Análise: https://youtu.be/ZvacW4rcOVE

Ativação da fonte: https://youtu.be/dT7R5EI-Pxo

Sintonia: https://youtu.be/8SAvTJOFc2Q

Bancada: https://youtu.be/t3RtSzta-g4

Troca dos olhos mágicos: https://youtu.be/qQeE8JjAlgY

Recuperação: https://youtu.be/wP80nqJ6gz0

Recuperação ep 2: https://youtu.be/ozUggXJZ2nw

Recuperação ep 3: https://youtu.be/v-aMhy32vHs

Recuperação ep 4: https://youtu.be/JUM1If5z3_c

Recuperação ep 5: https://youtu.be/q8_dksJ-_dc

Recuperação: https://youtu.be/MXVJZqJrN7E

Circuito expansor: https://youtu.be/rpnCPq7z7Oo

Defeito no FM: https://youtu.be/Xda_1MB88UM

Troca das cordinhas: https://youtu.be/Cm12x84VXBQ

Essa é realmente uma maravilha da Telefunken.

Algumas das suas características marcantes:

·         Mono, mas a Telefunken vendia separadamente um pequeno amplificador estéreo para adaptar ao seu toca-discos

·         Totalmente valvulado – nem os detectores de AM e FM são a diodo de germânio

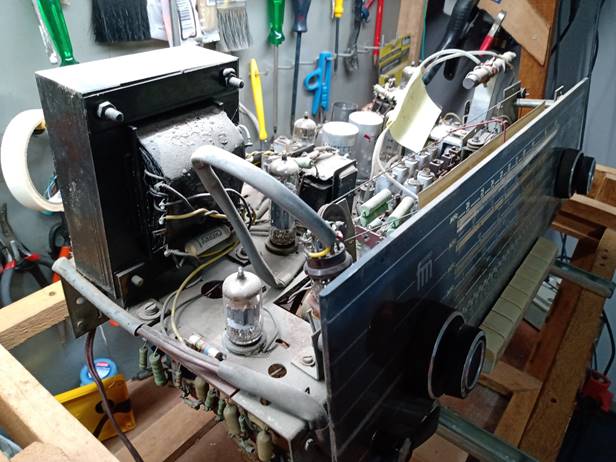

·         Transformador em chassi separado

·         Circuito expansor de áudio integrado com controle de profundidade e onde uma válvula olho-mágico faz parte desse circuito

·         Circuitos equalizadores com diversas chaves além do tradicional controle de graves e agudos

·         Antena interna de OM direcional acionada por botão no frontal

·         Chave seletora de antena de OM interna ou externa

·         2 circuitos amplificadores de potência, sendo:

o   Uma válvula (saída simples) para médios e agudos

o   Push-pull para médios e graves

É realmente um aparelho diferenciado pelos itens citados. Muito grande, seu chassi mede aproximadamente 60cm (largura) x 35m (profundidade) x 30cm (altura).

Já passaram 2 aparelhos iguais na bancada.

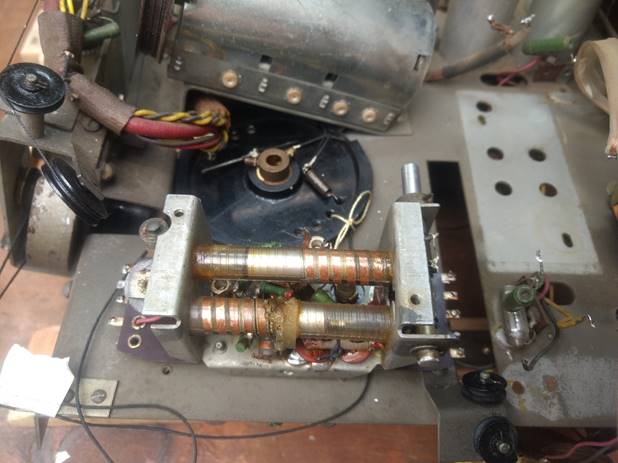

Circuito de FM com bobinas variáveis



Além do som excepcional tem sintonia de AM/OC/FM excelente.

Os vídeos falam por si só. Sugiro assistir todos.
