Projetos eletrônicos (e elétricos)



Desafio elétrico - resposta

Aqui está a resposta para o desafio elétrico. Se você não viu do que se trata antes, acesse a página com a explicação clicando aqui.

O circuito

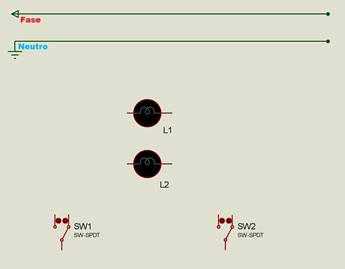

Relembrando, o circuito é esse e deve permitir as quatro opções abaixo apenas mexendo nas chaves:

1.    Nenhuma lâmpada acesa

2.    Apenas uma acesa (qualquer uma)

3.    As duas acesas em paralelo

4.    As duas acesas em série

diagrama-vazio



















A revelação do circuito

Veja as ligações necessárias para que as exigências sejam satisfeitas. Logo abaixo comentamos todas as possibilidades.

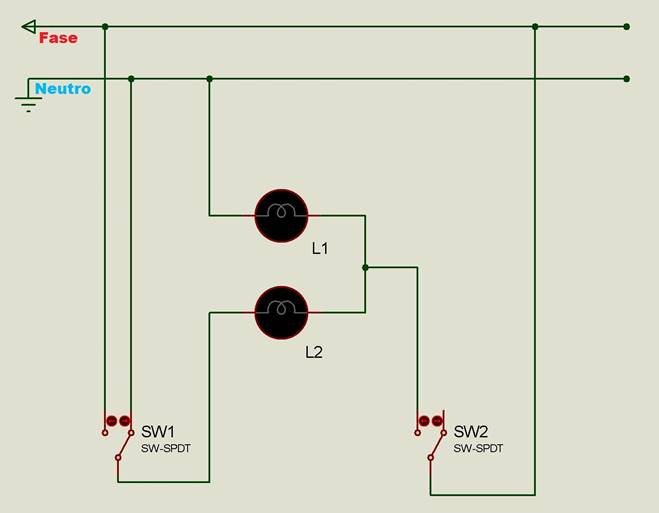

Esse é o circuito. Veja que na chave SW1, temos fase e neutro, um em cada posição, saindo o escolhido pelo ponto comum.



Comentando

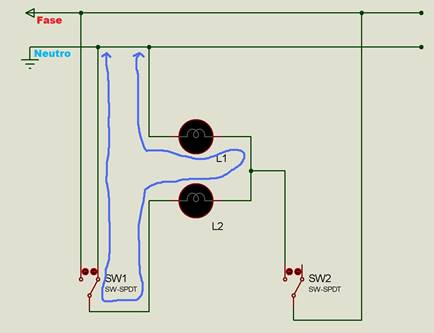

As duas lâmpadas apagadas

A chave SW1 esá colocando o neutro na lâmpada 2, SW2 não faz nada. Como L1 está ligada ao neutro também, não há diferença de potencial, portando sem corrente elétrica e as duas estão apagadas.

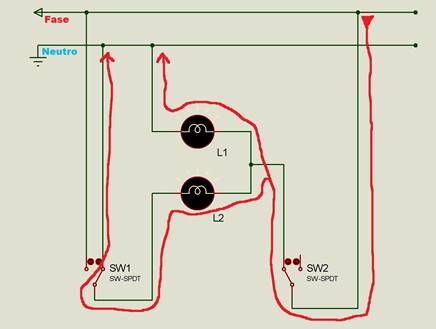

As duas lâmpadas acesas em paralelo

Ao contrário das posições anteriores das chaves, aqui SW2 foi comutada. Agora no ponto de junção das lâmpadas está a fase, como no outro lado delas está o neutro, ambas acendem com toda a potência.

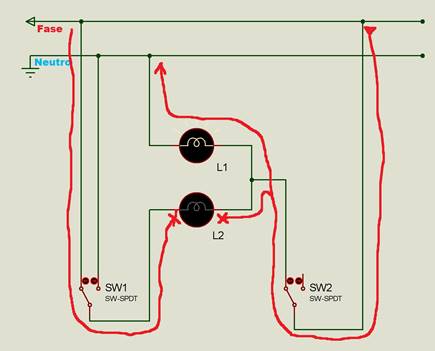

Apenas uma lâmpada acesa

Aqui, a chave SW1 está colocando a fase do lado esquerdo da lâmpada 2, SW2 também. Dessa forma, não existe diferença de potencial nela, apenas L1 acende.



As duas lâmpadas acesas em série

Finalmente, se a chave SW2 estiver na posição desligada e a SW1 colocando a fase do lado esquerdo de L2, elas estarão em série, com brilho bastante reduzido.



Considerando, finalmente, que as lâmpadas precisam ser incandescentes (comum, halógena, etc.), já que as led e fluorescentes não funcionarão corretamente em série.





Boa diversão.
