Projetos eletrônicos



Pisca-led com variação de intensidade

Esse circuito muito simples aproveita as características dos amplificadores operacionais para fazer um pisca-pisca com variação da intensidade de luz dos leds.

pisca-led_1

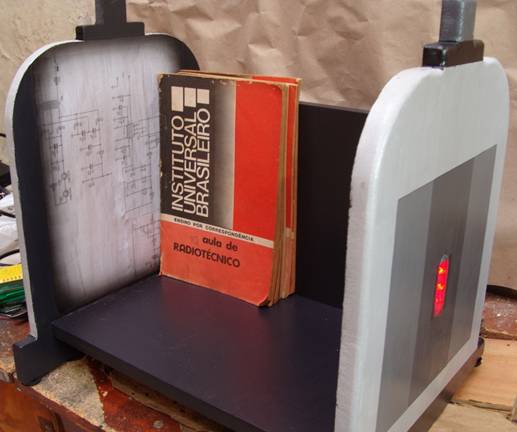

A ideia surgiu quando construi um revisteiro em formato de válvula e pensei em animar a coisa colocando leds vermelhos imitando o filamento aquecendo e esfriando. Dessa maneira, precisava controlar a corrente deles para alterar o brilho. Assim surgiu o circuito a seguir.

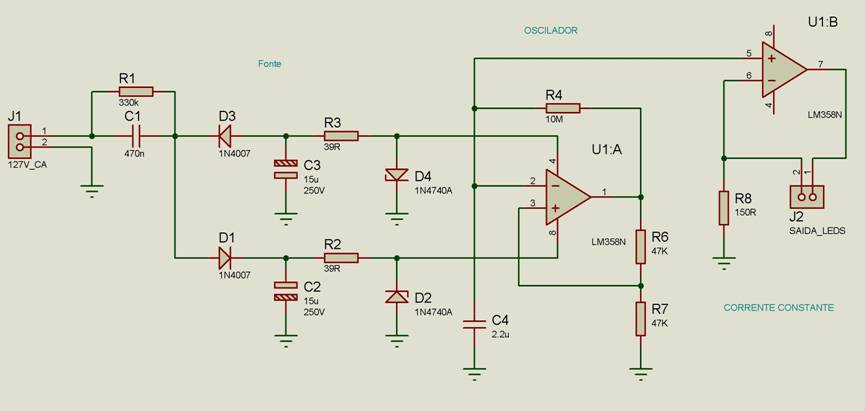

O circuito

pisca_led_valvula



Descrição

Basicamente o circuito é formado por uma fonte simétrica não isolada, um oscilador de onda quadrada e um gerador de corrente constante.



Optei pela fonte não isolada, comentada em outro artigo deste site, formada pelo capacitor C1. R1 descarrega o capacitor quando o circuito é desligado, evitando tensões perigosas nele.



D1 permite a passagem apenas do semiciclo positivo para carregar C2. R2 e D2 (zener de 10V) formam um regulador de tensão para que a tensão no amplificador operacional não suba muito.

D3, C3, R3 e D4 fazem o mesmo com o semiciclo negativo. Dessa forma temos em D2 e D4 as tensões de -10V e +10V respectivamente.



A primeira metade do CI U1, LM358N, é um oscilador de onda quadrada com tempo de aproximadamente 10s.

R4 e C4 formam o circuito de tempo RC. Aqui é importante salientar que C4 deve ser de poliester por dois motivos: aqui a tensão variará entre positivo e negativo e capacitores eletrolíticos mesmo não polarizados tem fuga interna muito alta.

R6 e R7 provocam um deslocamento na referência da entrada não inversora, fundamental para que esse circuito entre em oscilação.

A saída – pino 1 – seria o ponto naturalmente utilizado nesse tipo de arranjo, pois é onde o oscilador entrega a onda quadrada. No entanto, como eu queria uma variação de brilho, deixei de lado essa e usei como sinal para a próxima etapa a tensão do capacitor que varia de forma quase como uma dente-de-serra.



A segunda metade do CI (U1B) é um gerador de corrente constante, controlando a intensidade de corrente dos leds e consequentemente a sua intensidade luminosa.

A tensão variável do capacitor C4 vem até a entrada não inversora – pino 5 e os leds no circuito de realimentação. Desa forma, com a mudança da tensão do capacitor, a corrente dos leds é variada na mesma proporção.

Uma explicação mais detalhada desse circuito está aqui.



Finalmente, montei os leds conforme o diagrama a seguir, para que tenha um lado aceso e outro apagado.



Lista de material

Semicondutores

2 – diodos retificadores 1N4007 ou similar

2 – diodos zener 1N4740

1 – LM358N



Resistores – todos de 1/8W

2 – 39R

1 – 150R

2 – 47K

1 – 330K

1 – 10M



Capacitores eletrolíticos

2 – 15uF x 150V



Capacitores de  poliéster

1 – 2,2uF x qualquer tensão



Outros

Conectores para alimentação e saída
