Sugiro assistir o vídeo
para ver todos os detalhes funcionais desse circuito, motivo pelo qual não é
necessário repetir aqui.

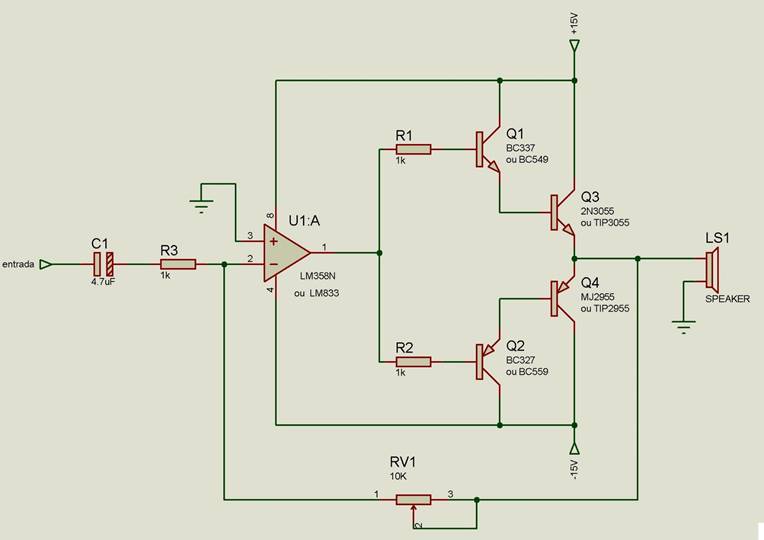

A ideia principal é
aumentar a capacidade de corrente do próprio amplificador operacional. Dessa
forma, foram utilizados 2 transistores da família BC para o ganho de corrente
necessário à excitação dos de saída. Um par complementar de 2N3055 – MJ2955.
A fonte de alimentação
deve ser simétrica nesse caso com no máximo +16V e -16V por conta do limite do
CI.
O ganho do circuito foi
feito no próprio resistor de realimentação do amplificador montado como
inversor. Um potenciômetro realiza essa tarefa.
Como a capacidade de
potência é muito grande, o alto-falante deve ser proporcionalmente poderoso.
Nos testes queimamos um daqueles pequenos de caixa amplificada de computador.
O circuito é bastante
versátil e podem ser testadas outras peças para melhorar ou modificar o
comportamento:
·
O circuito integrado utilizado nesse
projeto é bastante fácil de encontrar no mercado, porém não é o mais indicado.
Podem ser testadas peças com performance melhor, como o LM833
·
O par BC337 e BC327 são de uso geral,
também podem ser testados outros pares complementares, como BC549 e BC559
·
Os transistores de saída são o mesmo caso.
Podem ser experimentados pares TIP3055 – TIP2955 (use dissipador) ou outros
pares até de potência inferior conforme seus planos. Por exemplo um par ‘TIP’
ou BD (use dissipador). Se desejar potência pequena e custo baixo, até
transistores BC337 – BC327 podem ser utilizados.
·
Um potenciômetro na entrada para controle
de volume mais eficiente também pode ser utilizado, já que o ganho aqui será
controlado entre 1 e 10, o que não permitirá o mudo total no mínimo.
·
Também pode ser utilizada tensão
inferior, até o limite de +1,5V e -1,5V (2 pilhas!)
