Fonte de 1A, ajustável de 0 a 12Vcc

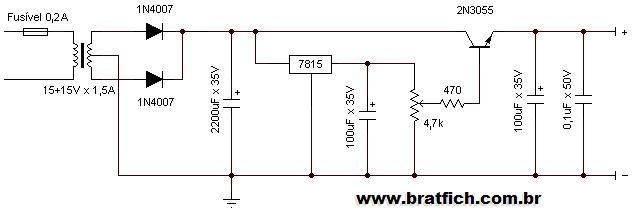

Descrição do circuito

O transformador deve ter corrente máxima pelo menos 50% superior ao projeto, principalmente se for adquirido um dos “mais baratos”. Muitos componentes vendidos no mercado atualmente são de qualidade muito baixa, assim, é recomendável a instalação de um com capacidade superior ao que será realmente usado para evitar surpresas desagradáveis. Cuidado ao selecionar a tensão no primário.

Os diodos retificadores devem ter capacidade de condução de corrente suficiente. Se desejar uma fonte com maior capacidade, estes componentes devem ser trocados.

O fusível é indispensável para a proteção geral do circuito.

O primeiro capacitor de 2200uF (eletrolítico) faz a filtragem da onda completa em contínua. Para valores maiores de corrente, deve ser aumentado na razão de aproximadamente 1000uF para cada 1A. A tensão máxima deve ser de pelo menos 50% superior a tensão de pico de saída do transformador.

Por exemplo, com um transformador de 15V de saída, sua tensão de pico será de . Assim, o capacitor deverá ter tensão de pelo menos , cujo valor comercial mais próximo é 35V.

O regulador 7815 é utilizado aqui apenas como a fonte de tensão de referência, não necessita de dissipador.

O potenciômetro deve ser linear.

O transistor 2N3055 deve ser montado em um bom dissipador de calor, visto que poderá dissipar bastante potência.

O capacitor de 100uF (eletrolítico) na saída tem como finalidade estabilizar a tensão com as variações de corrente da carga e o último capacitor de 0,1uF deve ser cerâmico para eliminar os ruídos de alta frequência.

Funcionamento

Ajustando o potenciômetro é possível ajustar a tensão de saída. Só. Simples e funcional.
