Amplificador com sucata de rádio

Alguém me perguntou como é possível utilizar um rádio para fazer um pequeno amplificador de áudio. É bem simples de se fazer. Aqui vão as dicas.

Primeiro você precisa que seu rádio esteja funcionando e para tornar as coisas mais fáceis não use um com volume digital, daqueles que tem um botão para aumentar e outro para diminuir.

Vou apresentar o passo a passo para o controle de volume com potenciômetro.

Como funciona o potenciômetro? Veja o artigo neste domínio clicando aqui.

Diagrama eletrônico

A ligação eletrônica é a vista nesse diagrama. O jack fêmea P2 (pequeno) ou P10 (grande) funciona além de ponto de ligação entre seu rádio e o que deseja ligar, como chave seletora. Assim que inserir o conector, o circuito do receptor é desconectado e o seu conector é ligado ao amplificador.

É importante usar um capacitor para bloquear qualquer corrente contínua que possa tentar entrar nos seus testes. Eu usei um de 22uF x 63V e funcionou muito bem.

Como descobrir os pinos corretos?

Em alguns jacks, isso não é visível, então vamos lançar mão do multímetro.

Primeiro, encontre o negativo testando continuidade entre o anel externo e algum pino.

Depois, utilize um conector macho para testar continuidade com o terminal mais profundo (canal direito, se for estéreo).

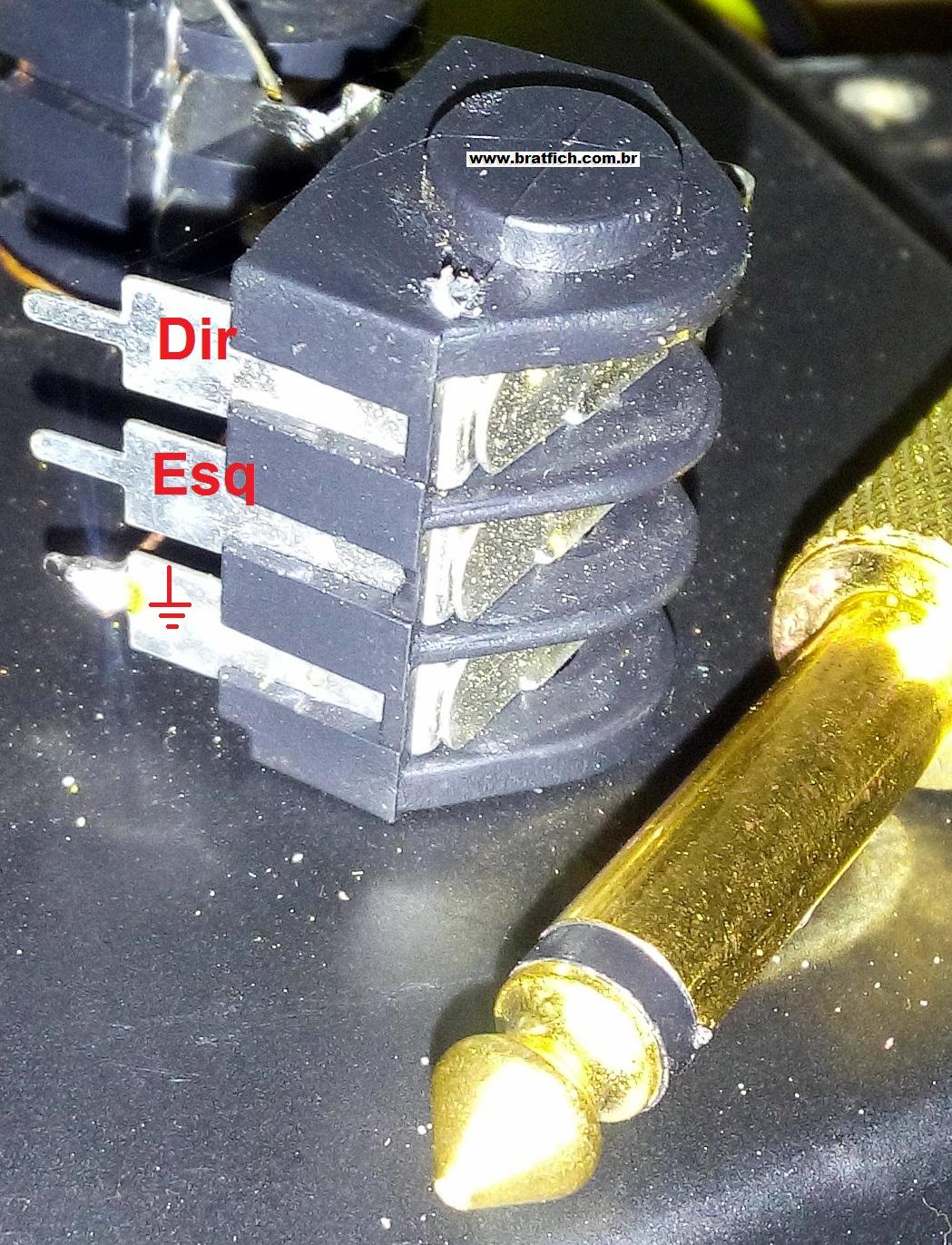

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\p10-fora.jpg$

Você ainda deve descobrir onde fica a chave que desconectará o receptor do amplificador. Assim que descobrir o último contato acima, retire o conector e encontre mais um pino que deve dar continuidade com o conector direito.

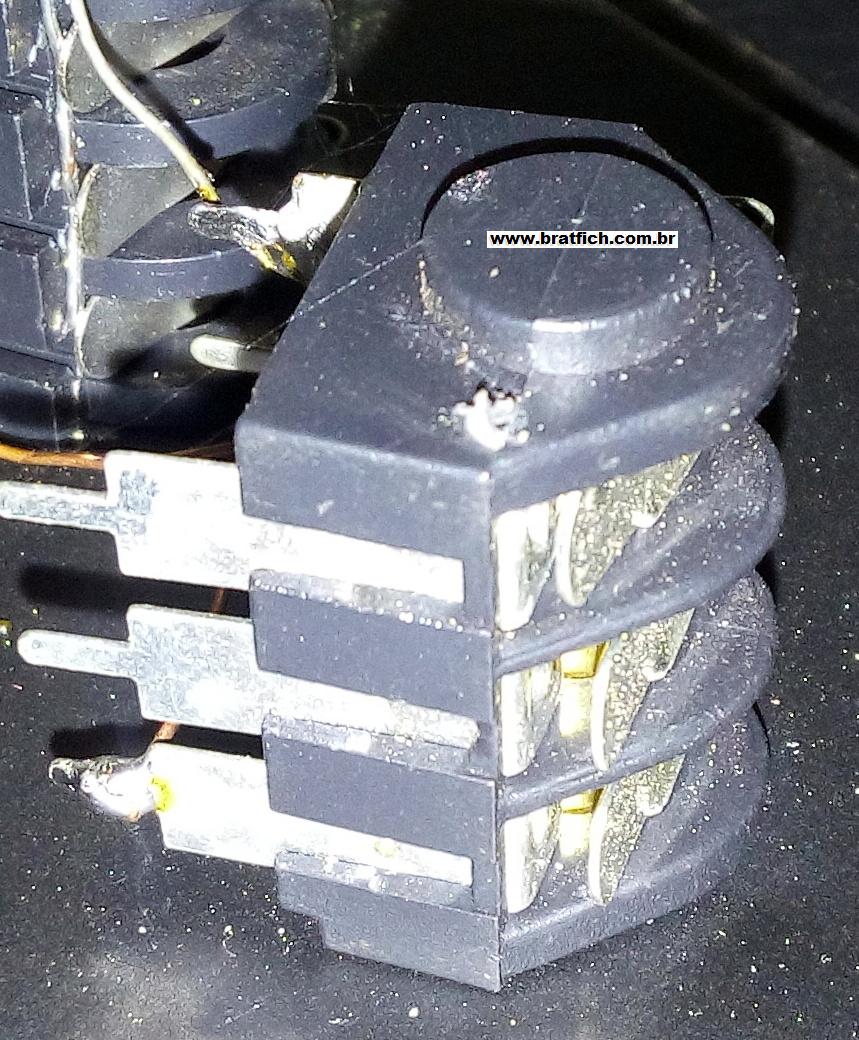

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\p10-dentro.jpg$

Veja na foto acima os contatos abertos quando o conector é inserido.

Veja nas fotos a seguir todo o trabalho em um rádio Motobras de 7 faixas.

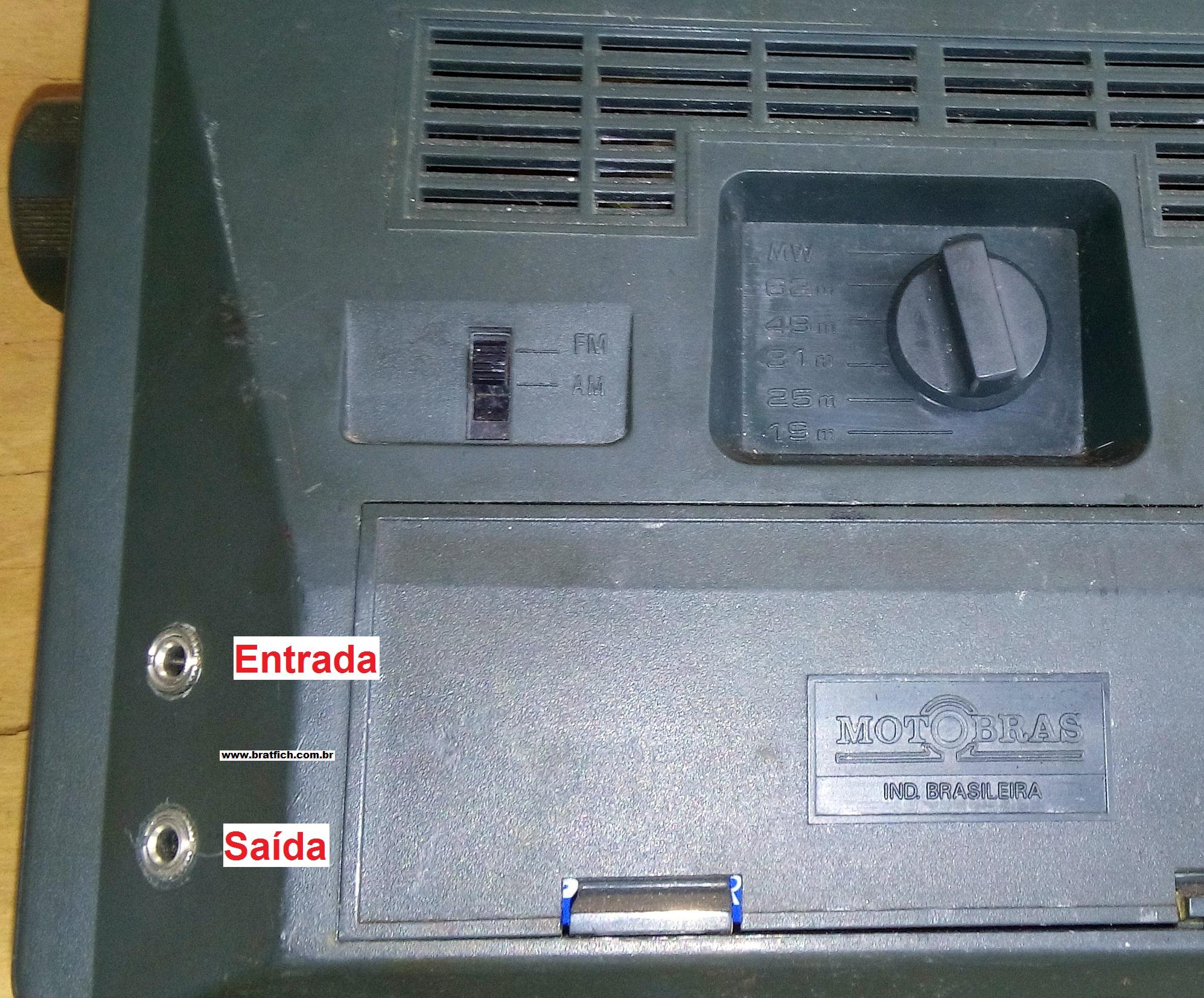

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-conector.jpg$
Instalação física dos conectores – nesse caso P2 por causa do espaço físico.

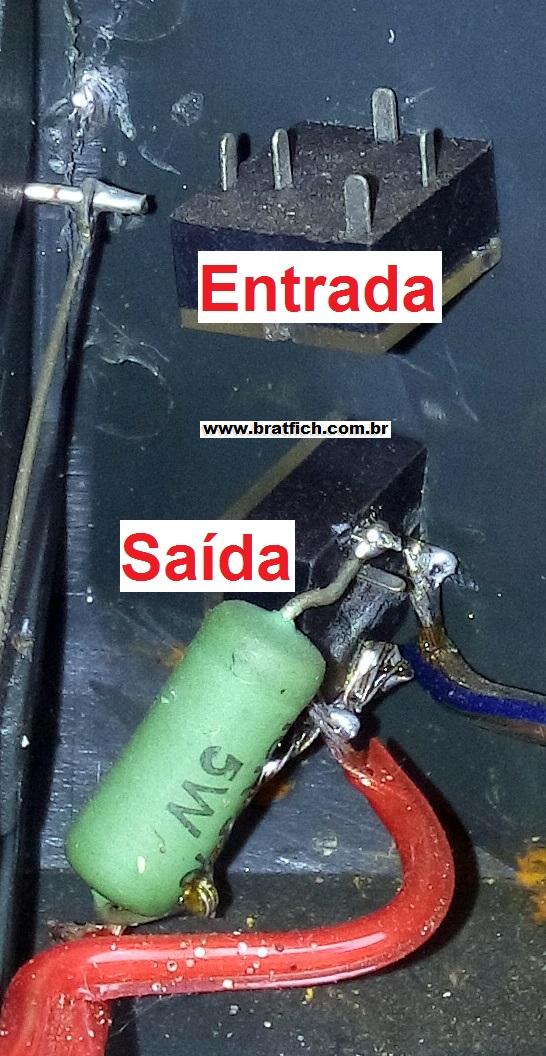

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-conector-dentro.jpg$
Instalação física vista por dentro.

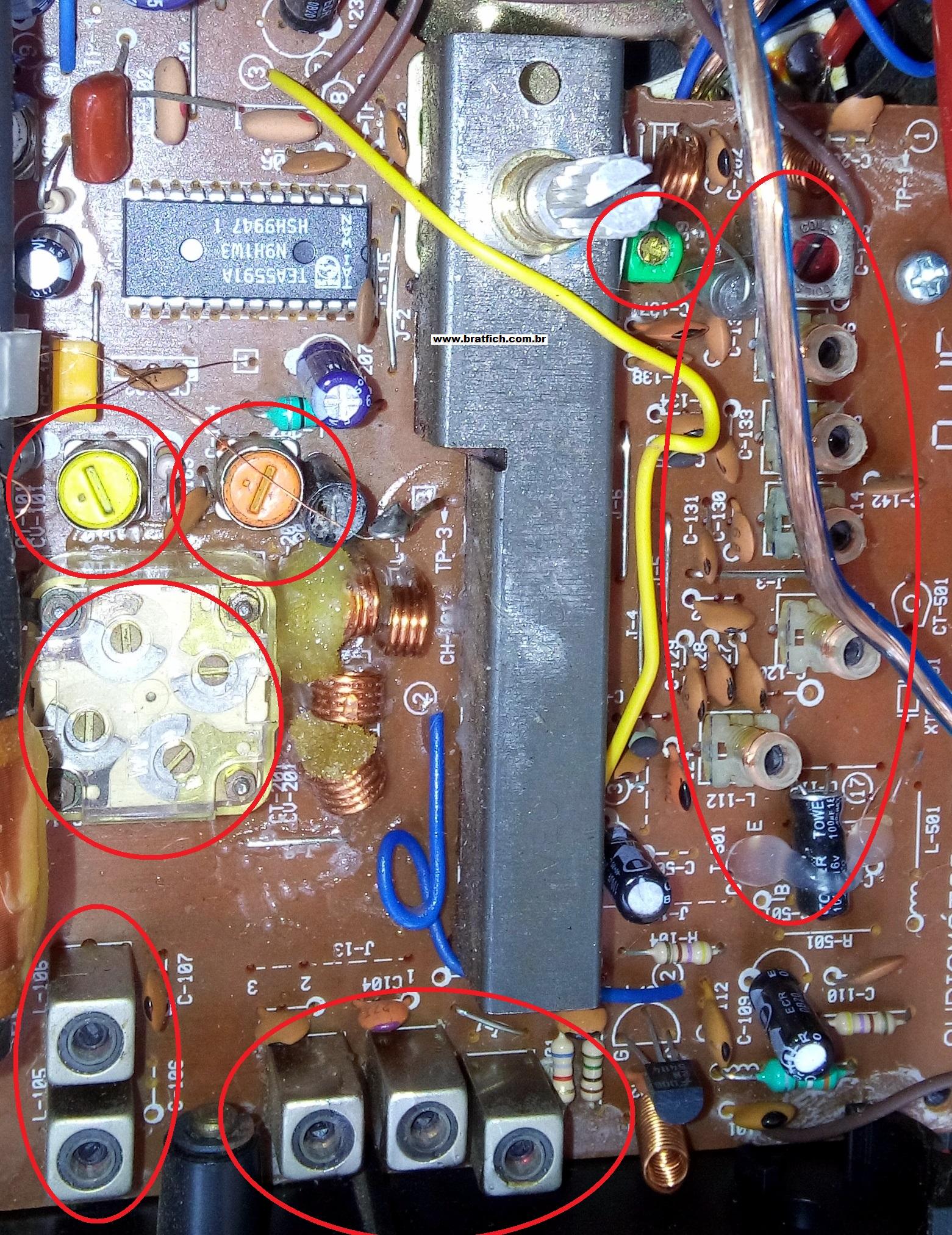

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-perigo.jpg$
Cuidado para não mexer nos ajustes internos do seu radinho! Você não quer que ele deixe de funcionar!

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-potenciometro-localizacao.jpg$

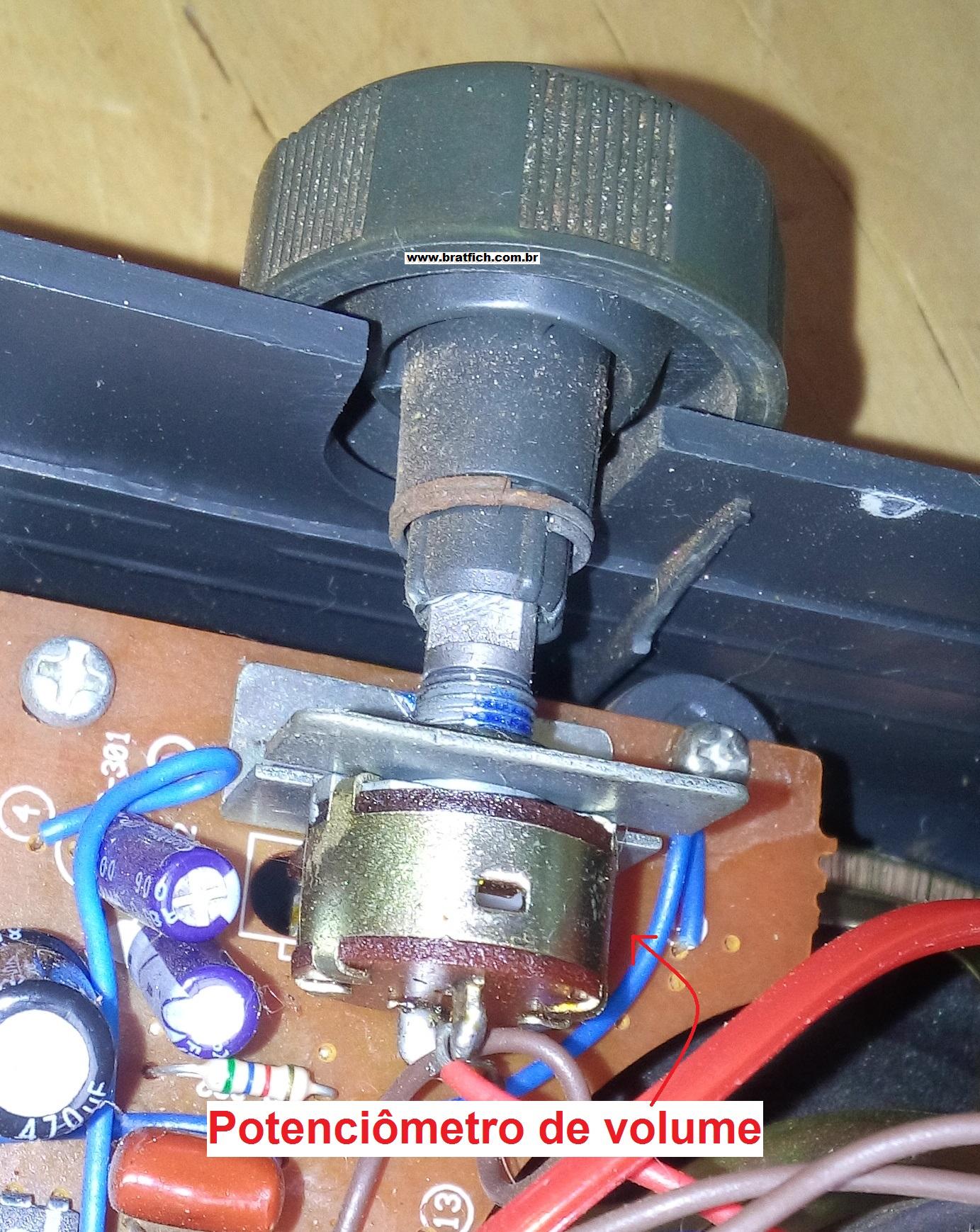

Identificando o controle de volume.

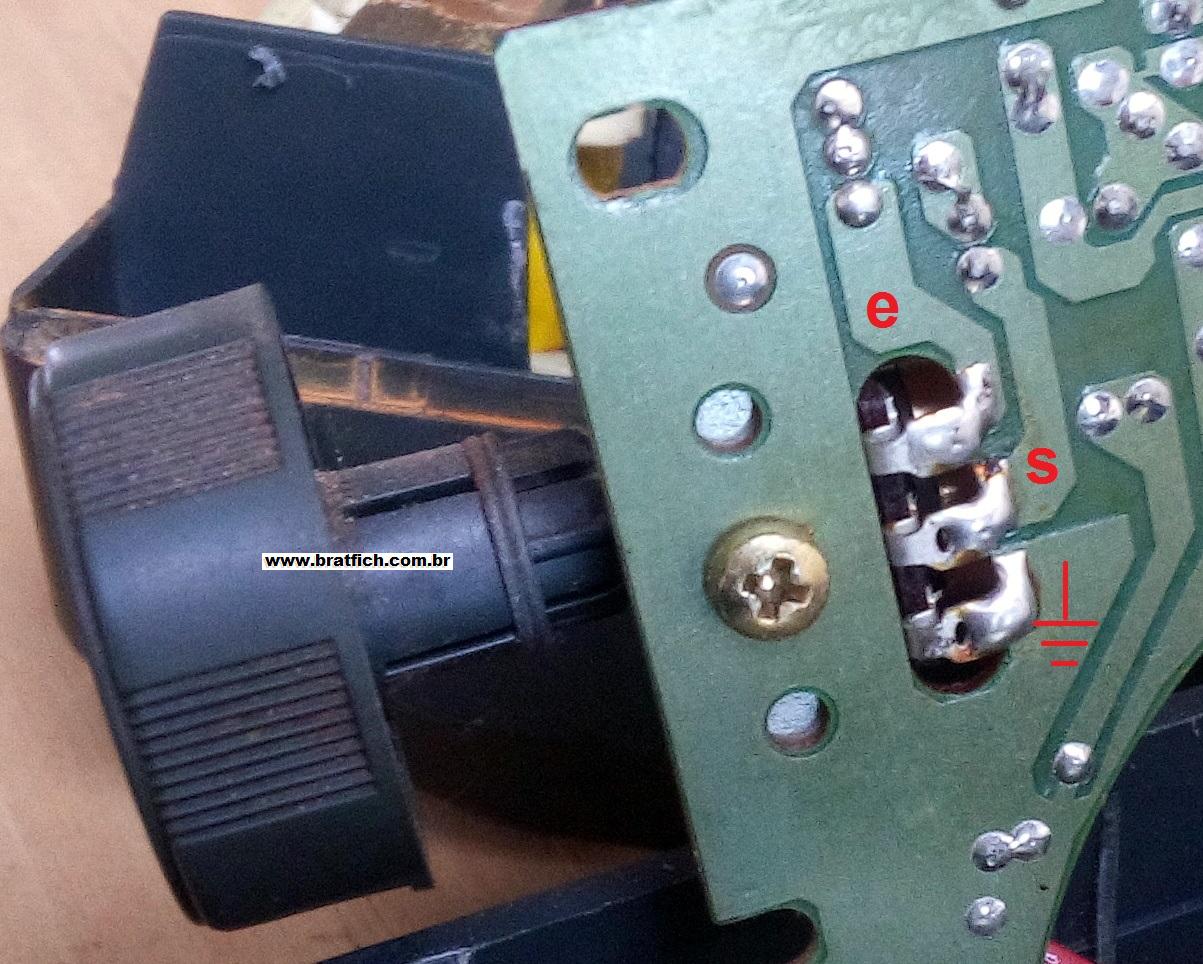

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-pot-identificacao.jpg$
Descobrindo as pistas de cobre correspondentes à entrada (receptor), saída (amplificador) e terra.

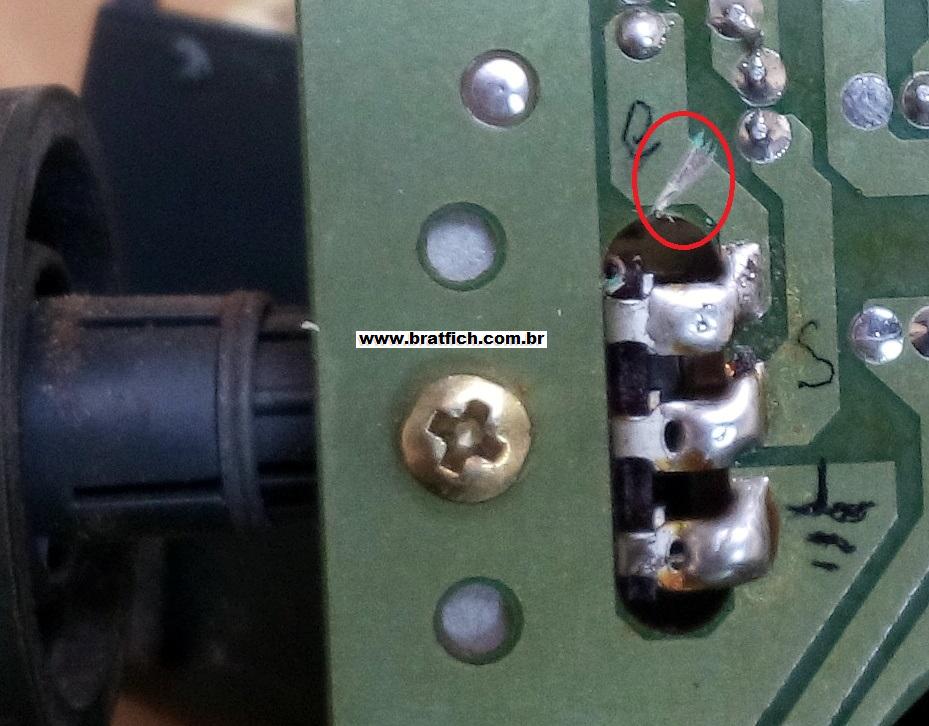

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-pot-corte.jpg$
Interrompendo a pista por onde chega o sinal do receptor para o controle de volume.

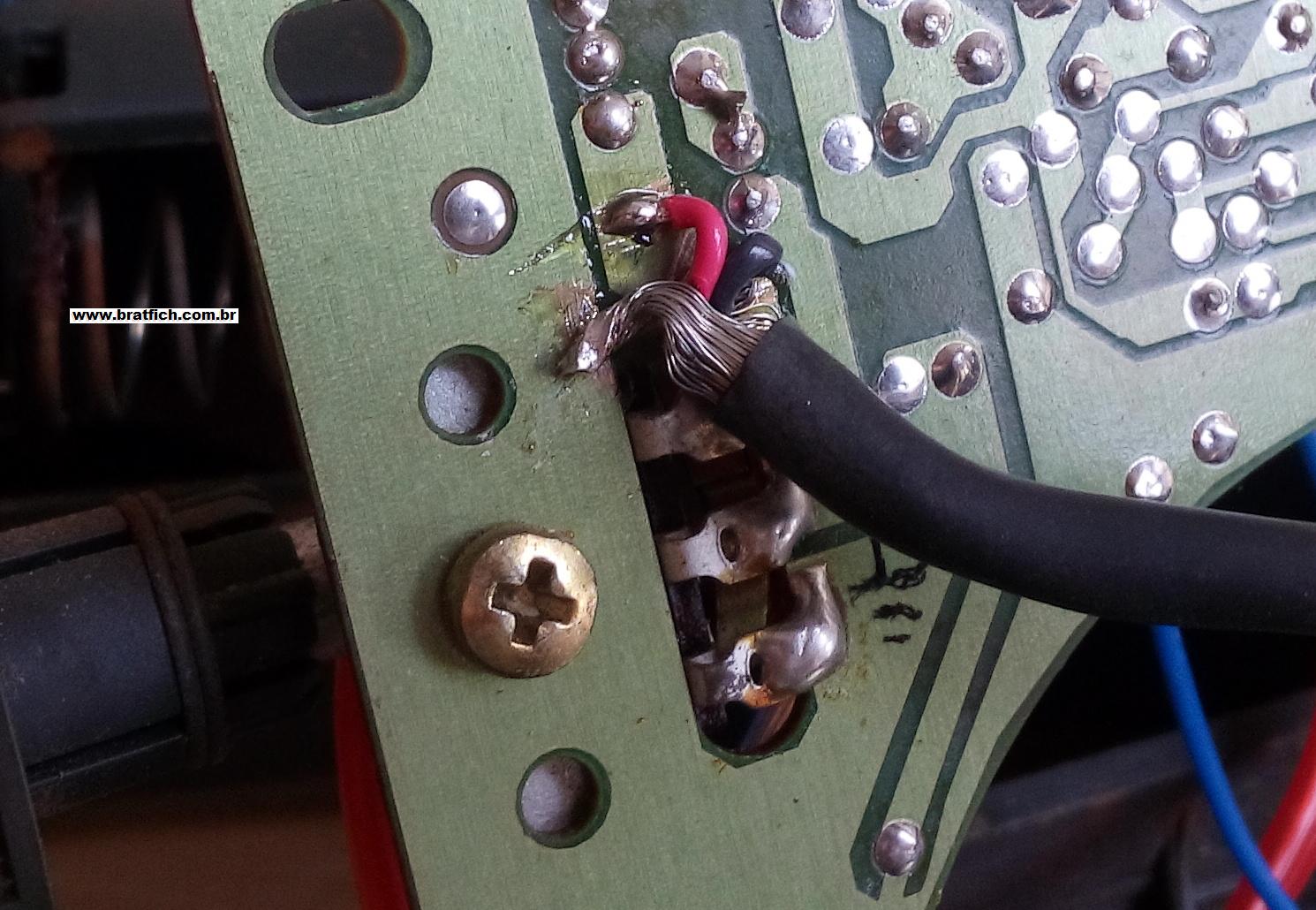

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-cabo-ligacao.jpg$
Soldagem do cabo – deve ser blindado e com conexões curtas para evitar ruido.

$Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\radio-cabo-ligacao-conector.jpg$

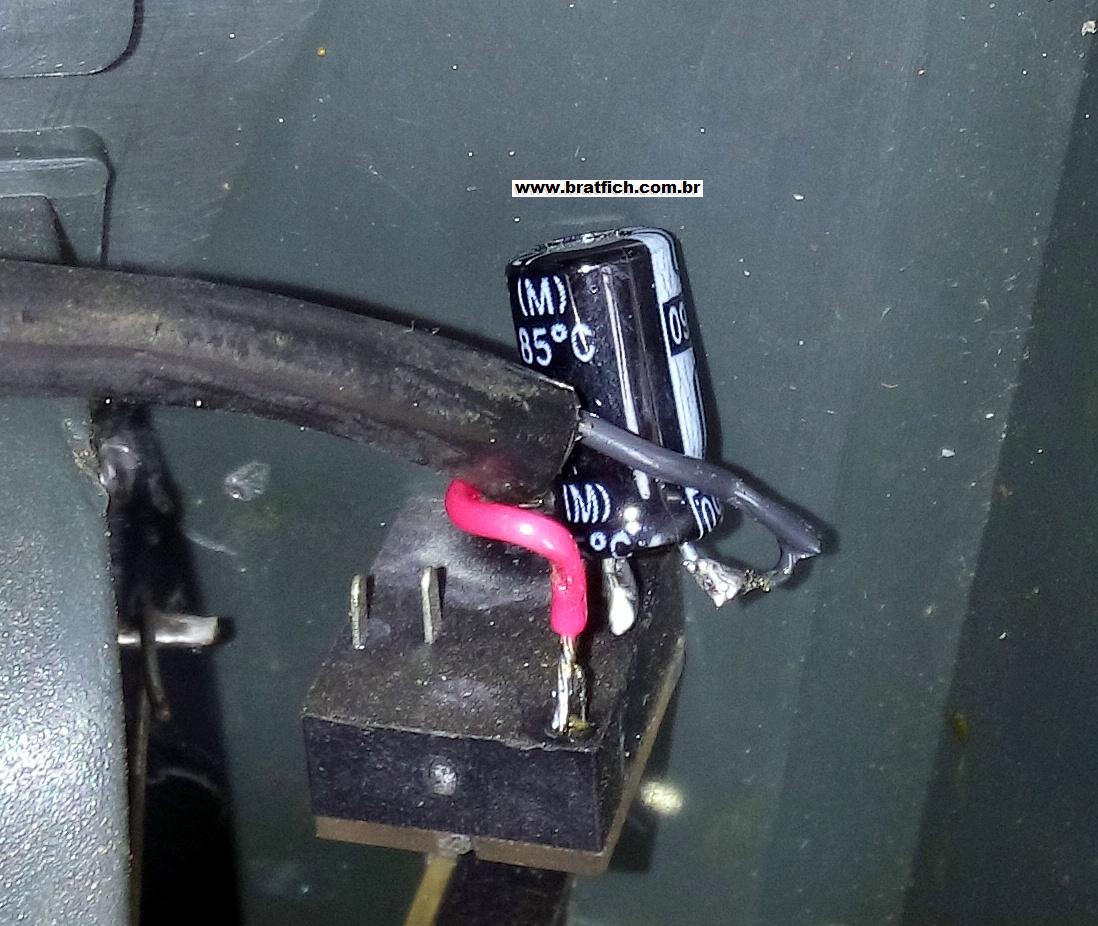

Conector soldado e com o capacitor eletrolítico – positivo do capacitor soldado no conector, negativo no cabo.
