Amplificador de 60W @ 8Ω com 3x TDA2030A

Recentemente a STMicroelectronics informou que o CI em questão é obsoleto, portanto podemos esperar que este belo exemplar de amplificador integrado saia de cena brevemente. Porém, observando os projetos no data-sheet do componente (sugiro a sua leitura para mais detalhes), vi uma proposta de construção de filtros ativos amplificadores de potência muito interessante, a qual amplifica separadamente os graves, médios e agudos em circuitos dedicados e entrega o sinal diretamente para os respectivos alto-falantes sem necessidade de capacitores e indutores separadores de frequência.

Entusiasmado em saber como ficaria a resposta, montei o circuito em uma placa padrão de 10x15cm e tirei as seguintes conclusões:

§ A separação das faixas de frequência fica muito nítida e é possível colocar potenciômetros independentes para regular o volume e consequente equalização;

§ A resposta dos graves é muito boa, visto que o CI é auxiliado por transistores;

§ Como não é necessário utilizar filtro passivo com capacitores e indutores, não existe perda de sinal e o volume final fica muito alto (e sem distorções perceptíveis!);

§ Alimentação simples (não simétrica) – mais fácil de montar;

§ O inconveniente é que são utilizados muitos componentes, é difícil e demorada a montagem, aconselhado apenas para os mais experientes.

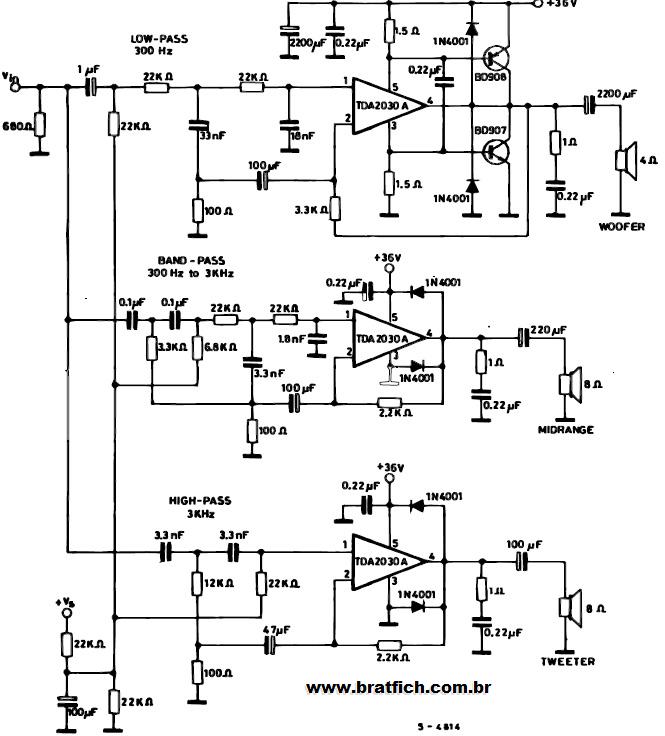

O circuito

Descrição

Os amplificadores de potência são os mesmos componentes que trabalham como filtros ativos, então é possível ver facilmente que existem 3 circuitos separados, cada um com a sua respectiva rede de divisão de frequência na entrada e os falantes diretamente ligados nas saídas.

A primeira parte “Low Pass” é formado por um filtro passa-baixo de 300Hz com capacitores e resistores e o reforço de corrente dos graves é dado por um par complementar de transistores de potência em paralelo com a saída do CI. A saída alimenta o Woofer.

No segundo bloco, “Band Pass” tem um filtro passa-faixa de 300 a 3000Hz na entrada e o alto-falante de médios ou uma corneta é ligada na saída. Não é necessário o reforço de transistores adicionais.

Finalmente o último bloco do amplificador é o “High Pass” com um passa-alta de 3000Hz na entrada e o tweeter ligado diretamente na saída. Aqui também não é necessário o acréscimo de transistores.

É importante tomar o devido cuidado de prover todos os amplificadores e transistores de bons dissipadores com isoladores para gerenciar a grande quantidade de calor gerado. No meu caso, como instalei o circuito no interior de uma caixa de fonte de PC, utilizei a ventoinha dela para ajudar na dissipação térmica.

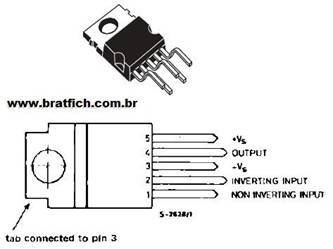

A seguir o desenho do encapsulamento Pentawatt do CI, que pode ser vertical ou horizontal (montagem em pé ou deitado).

Lista de material

Semicondutores
3 – TDA 2030A

1 – transistor BD908 ou TIP 2955

1 – transistor BD907 ou TIP 3055

6 – diodos retificadores comuns 1N4001 ou 1N4007

Capacitores

Eletrolíticos – todos de 50V ou mais

1 – 1uF

1 – 47uF

4 – 100uF

1 – 220uF

2 – 2200uF

Poliéster ou cerâmica – todos de 50V ou mais

3 – 3,3nF (3,3KpF)

2 – 18nF (18KpF)

1 – 33nF (33KpF)

2 – 0,1uF (100nF ou 100KpF)

7 – 0,22uF (220nF ou 220KpF)

Resistores: todos de 1/8W, exceto os indicados
3 - 1Ω

2 – 1,5Ω x 5W

3 – 100Ω

1 – 680Ω

2 – 2,2KΩ

2 – 3,3KΩ

1 – 6,8KΩ

1 – 12KΩ

7 - 22KΩ

Outros
5 – Blocos de terminais para 2 cabos
1 – alto-falante para woofer (eu usei um de 12”) com pelo menos 80Wrms

1 – alto-falante para midrange ou corneta com pelo menos 80Wrms

1 – tweeter com pelo menos 80Wrms

Cabos, conectores, caixa acústica, etc.

Fotos

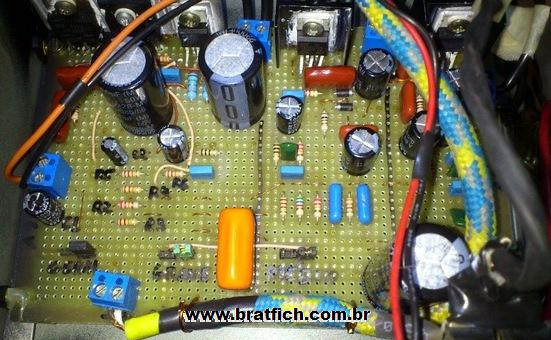

Circuito montado

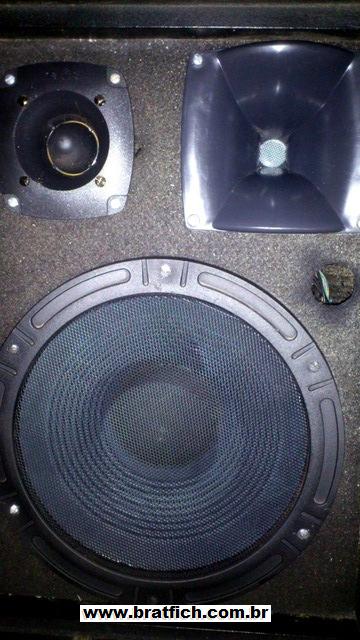

Caixa montada
