Amplificador de 20W @ 4Ω com o CI TDA2005

Gosto de amplificadores e existem alguns módulos prontos que pedem poucos componentes em volta. Um bom exemplo é o TDA2005, que pode ser montado como estéreo com os dois canais a 10W ou mono (em ponte) com 20W. Como foi desenvolvido para uso automotivo, funciona muito bem com 12V de uma boa fonte ou até de pilhas (já testei e funciona bem)!

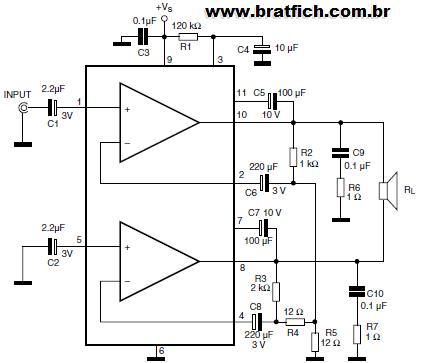

O circuito foi retirado do data-sheet do componente. Mais informações e outras sugestões de montagem, sugiro que o leia.

Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\TDA2005-ponte.jpg
Utilizei um par de alto-falantes automotivos de 4” x 8Ω ligados em paralelo e uma fonte chaveada de 12V x 2A de sucata para alimentar.

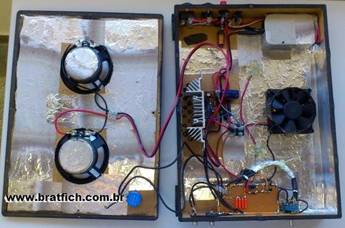

Todo o interior foi encapado com folha de alumínio conectado ao terra para eliminar as interferências. Ele é sensível o suficiente para ter acoplado um microfone diretamente na entrada.

Sugiro a ligação de um potenciômetro de 47K ou 100K log na entrada para controlar o volume.

Neste projeto ainda utilizei o temporizador para alto-falante descrito nesta página.



Fotos

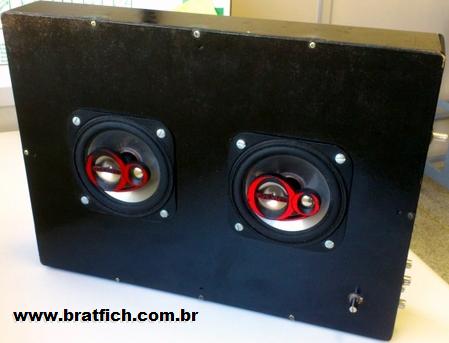

A seguir as fotos da caixa montada:

Descrição: Descrição: Descrição: Descrição: Descrição: C:\backup\Seite\img\DSC_0165.jpg
