Amplificador Estéreo Universal Telefunken



Veja o vídeo da restauração desse aparelho:

https://youtu.be/a_q1U7586iA


Este aparelho é destinado especialmente para amplificar toca discos, mais precisamente desenhado para tornar estéreo aparelhos que não são, como alguns modelos de vitrola.

Por exemplo alguns modelos “Dominante” da própria Telefunken são mono e esse aparelho consegue amplificar separadamente cada canal de áudio e tornar o conjunto todo estéreo. Era vendido separadamente.


A caixa metálica dá robustez e boa proteção eletrostática e eletromagnética.

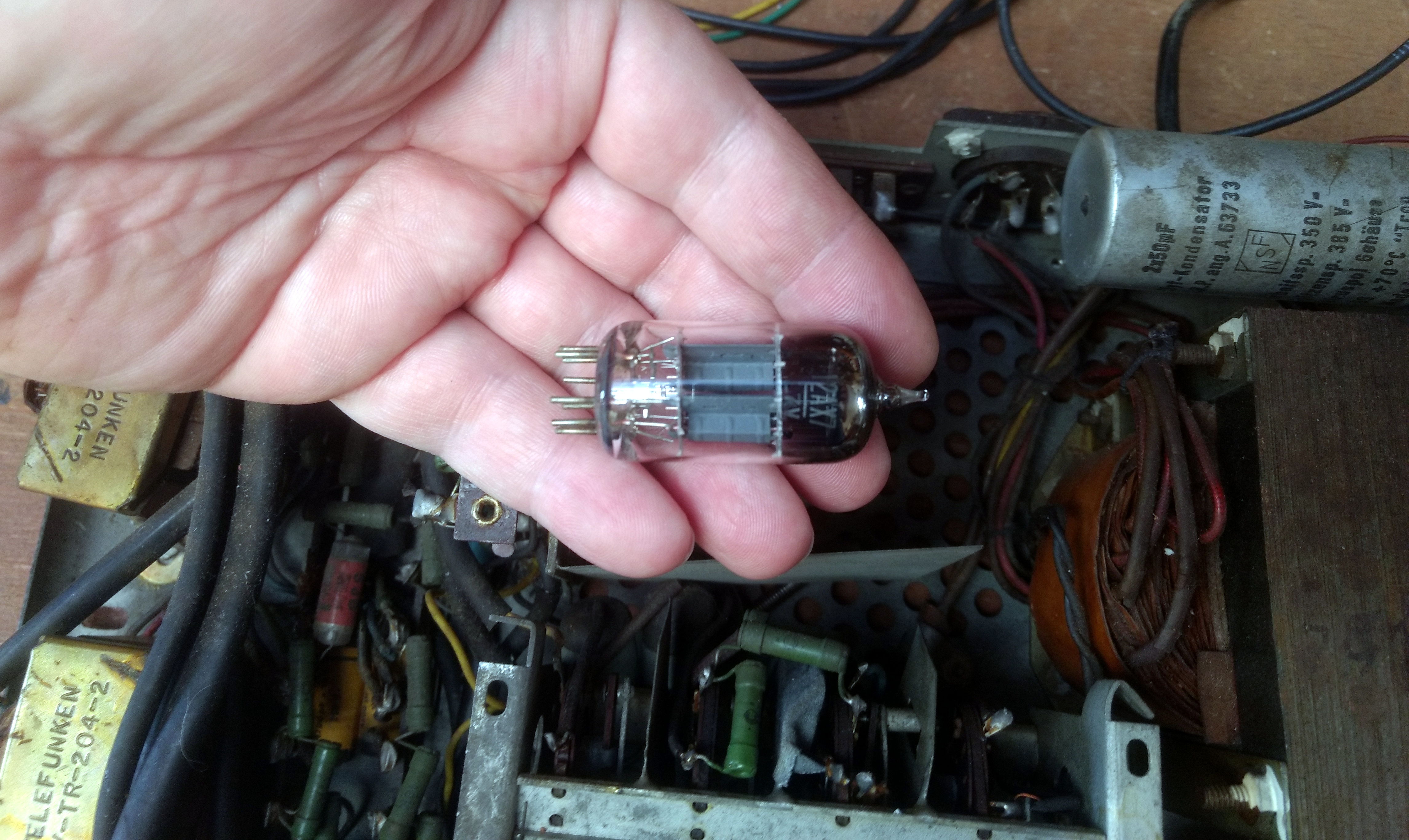

Cada metade de apenas uma 12AX7 é responsável pela pré-amplificação de cada canal e duas EL84 são as saídas.

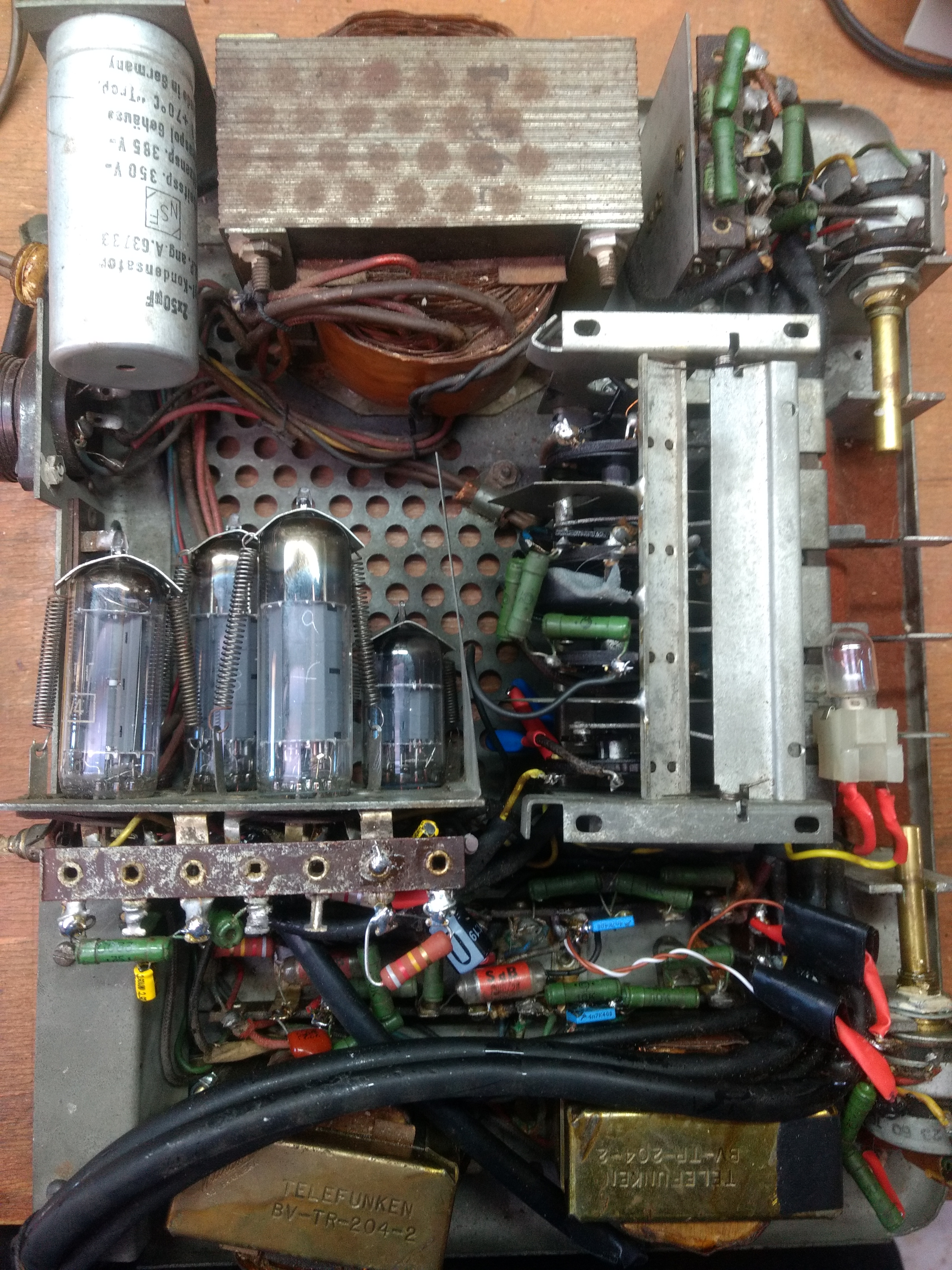

Visão geral do interior do aparelho. Todas as válvulas estão concentradas no meio e na posição ‘deitada’. Veja as molas que seguram as EL84 e a retificadora.

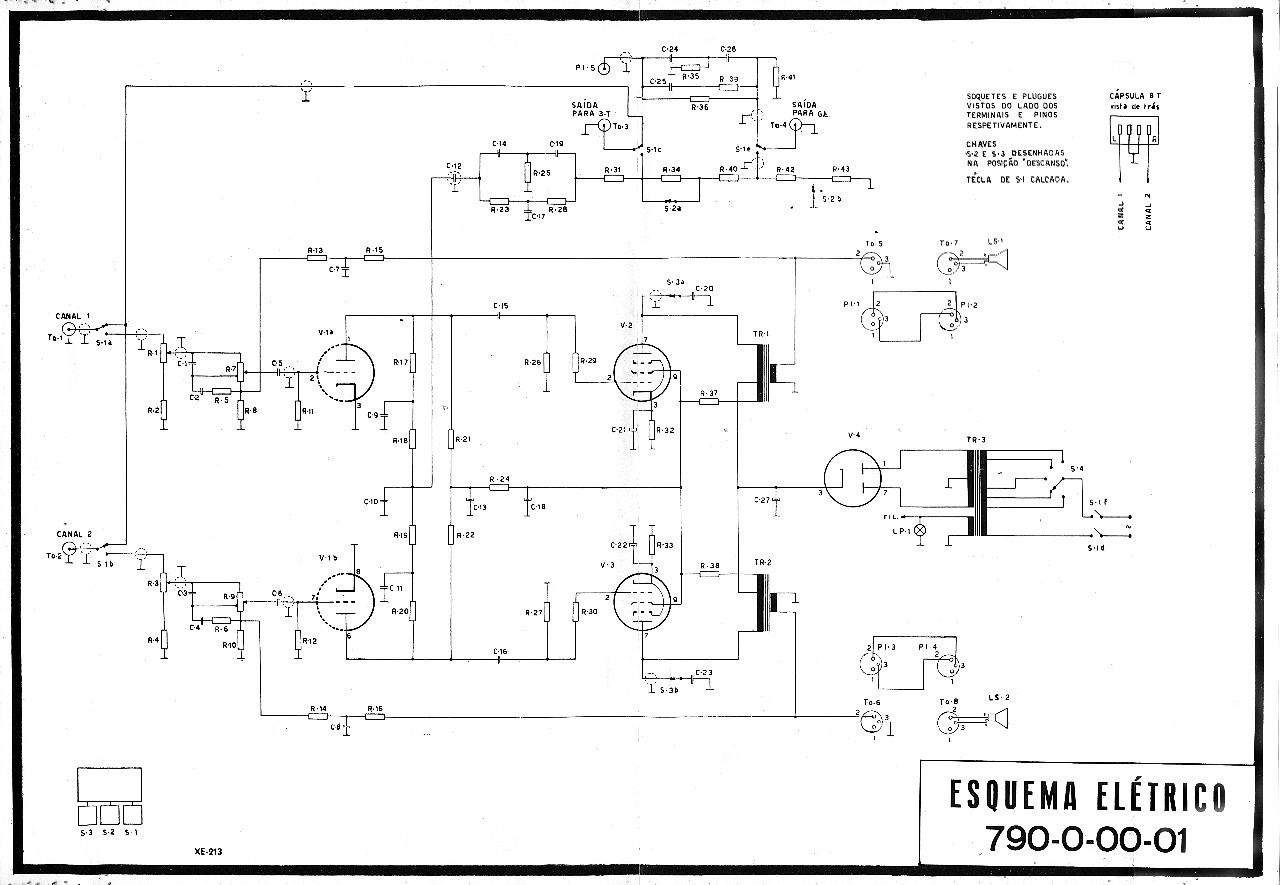

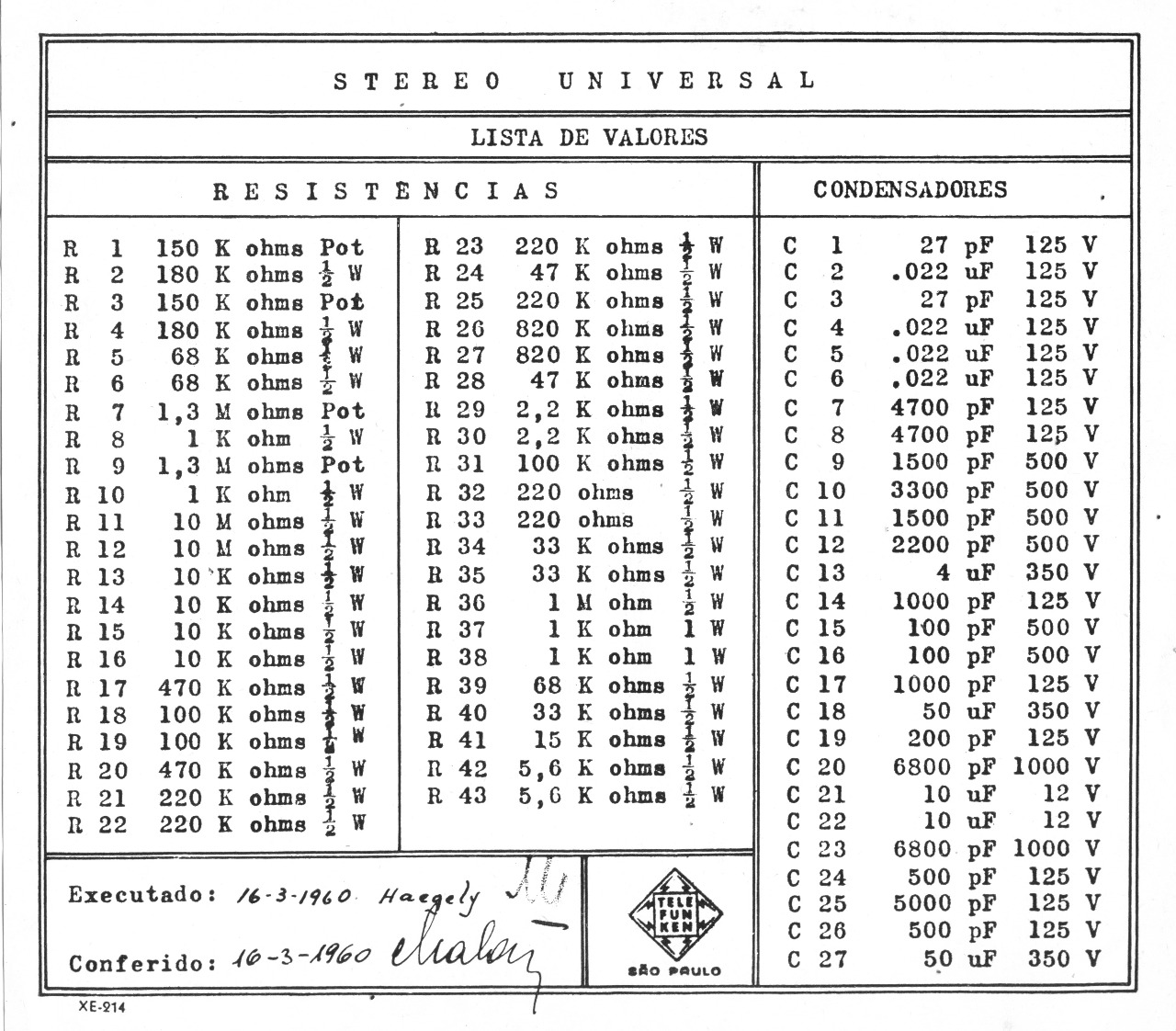

Esquema do aparelho.
