Rádio Hallicrafters S-120

Veja os vídeos da restauração desse aparelho:

https://youtu.be/FTRjySi2kYk

https://youtu.be/nm0mFJOlLRc

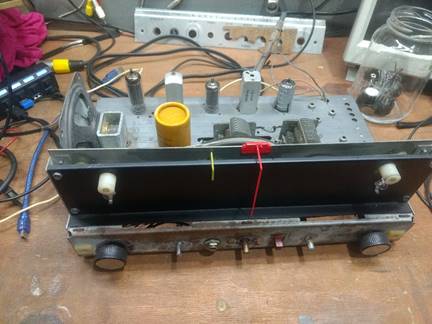

Essa é uma peça digamos “semi-profissional”, contém alguns refinamentos que um receptor tradicional não possui.

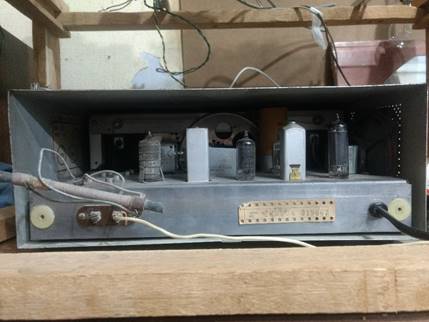

Nesta visão traseira, vemos a antena de ferrite e seus componentes internos. Ele não possui transformador de força, ou seja, é ‘tipo’ rabo quente.

Uma imagem contendo mesa

Descrição gerada automaticamente

Imagem de vídeo game

Descrição gerada automaticamente com confiança baixa

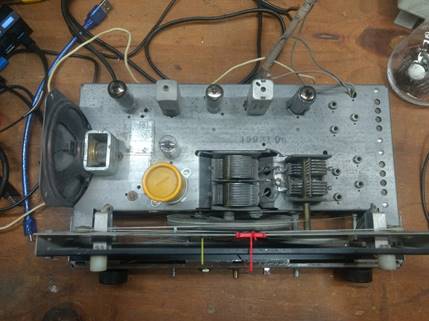

E aqui vemos os dois capacitores de sintonia, sendo o capacitor maior a tradisicona e o menor para a sintonia fina.

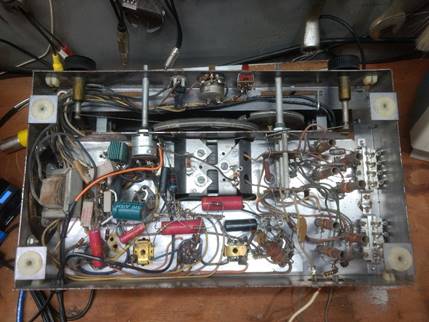

Parte inferior do aparelho. A esquerda vemos as bobinas e trimmers para as diversas faixas de onda.

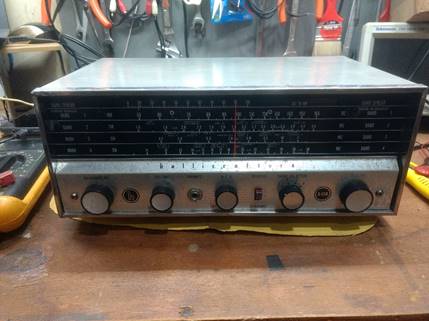

Seus botões são:

·         Bandspread = sintonia fina

·         Volume

·         Saídas para fone de ouvido

·         B.F.O. = oscilador interno para a sintonia de código morse e banda lateral

·         Chave Receive/Standby = na posição standby deixa apenas os filamentos aquecidos, na outra ativa realmente o receptor

·         Band Selector = seletor de faixa

·         Tuning = sintonia

Como pode ver, existe um botão ‘extra’ para a sintonia adequada de transmissões que os receptores domésticos não possuem.

No esquemático que você encontra na seção correspondente neste site podemos ver que a chave e potenciômetro B.F.O. atuam sobre a válvula amplificadora de F.I., estimulando uma oscilação que auxilia na recepção das transmissões citadas.

O aparelho teve seus capacitores, alguns resistores e alto-falante trocados para voltar ao funcionamento normal.

O proprietário cuidou de rejuvenescer a caixa.
